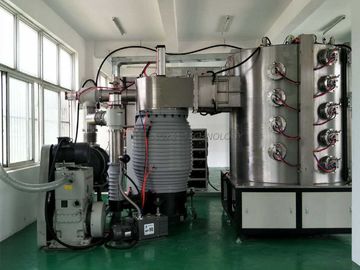

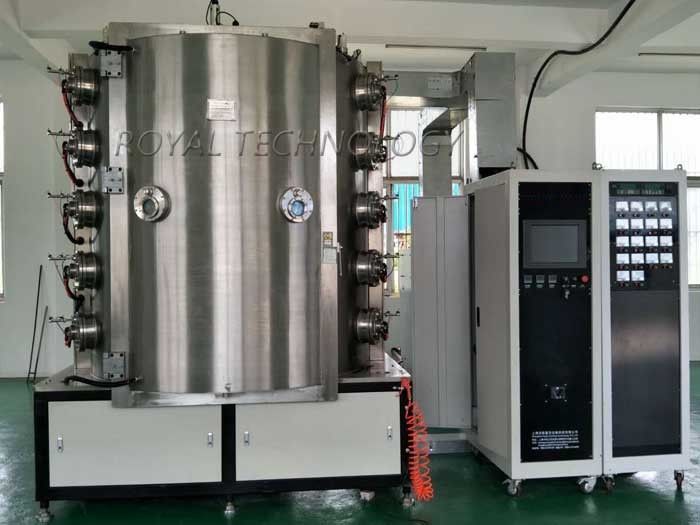

Máquina de revestimento do vácuo do íon de PVD, equipamento do chapeamento do vácuo da evaporação do arco, chapeamento do íon do arco
1. Aplicação:
O depósito catódico do arco é usado principalmente para gerar filmes extremamente duros do revestimento para proteger a superfície de ferramentas de corte e para estender significativamente a vida das ferramentas. Um variey largo de filmes duros finos, de revestimentos superhard e de revestimentos do nanocomposite pode ser gerado este incluir da tecnologia: Lata, TiAlN, CrN, ZRN, AlCrTIN e TiAlSiN etc.
No aço, os produtos de vidro e cerâmicos do dia a dia gostam: os mercadorias da cozinha, os acessórios do banheiro, os utensílios de mesa, os azulejos etc. igualmente usam a tecnologia catódica do revestimento do arco para obter várias cores brilhantes altas: azul, preto, ouro, prata, cores cor-de-rosa do ouro.
2. Equipamento do revestimento da série de RTAC usado principalmente para depositar o vários filmes do metal e metal - revestimentos da liga, filmes da múltiplo-camada.
1. Estrutura: câmara do depósito, bombas de vácuo, fontes do arco, eixo & jaque, estrutura dos gabaritos, aquecimento & refrigerar, água & gás (distribuição), controle & sistemas bondes etc. da operação.
2. Cores do revestimento: o ouro, preto, marrom, cinza, cromo colore etc.
3. Propriedades dos revestimentos: Lata, tique, ZRN, CrN, TiAlN, com cores brilhantes, adesão forte & proteção excelente do risco, taxa de depósito rápida, boa difração.
3. Modelos de máquina padrão do revestimento do vácuo do arco
Modelo |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||||
| Tamanho interno da câmara | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||||
| Tipo da fonte de alimentação | Fonte de alimentação do arco, fonte de alimentação do filamento, fonte de alimentação diagonal do pulso | ||||||||||
| Estrutura da câmara de vácuo | Estrutura de porta da rua vertical, sistema de exaustão traseiro do ar e câmara refrigerando de água da dupla camada | ||||||||||
| Material da câmara de vácuo | 304/316L de aço inoxidável | ||||||||||
| Vácuo final | 6.0x10-4Pa (câmara descarregando, limpa, de secagem) | ||||||||||
| Velocidade de bombeamento do vácuo | da atmosfera aos minutos de 8.0*10-3Pa ≤15 | ||||||||||
| Sistema de bombeamento do vácuo | Bomba de difusão ou bomba molecular + bomba das raizes + bomba mecânica + guardando a bomba (o modelo específico pode ser selecionado de acordo com exigências de cliente) |
||||||||||
| Fonte do arco | 6 unidades ou 8 unidades |
8 unidades ou 10 unidades |
10 unidades ou 12 unidades |
14 unidades ou 16 unidades |
16 unidades ou 18 unidades |
||||||
| Fonte de alimentação diagonal | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
| Conduzindo o modelo | Revolução e rotação planetárias, regulamento variável da velocidade da frequência (verificável e ajustável) |
||||||||||
| Sistema de aquecimento | Verificável e ajustável da temperatura ambiente a 450°C (Controle de temperatura do PID) |
||||||||||
| MFC | 3-path ou sistema de controle e de exposição de fluxo do gás do processo de 4 trajetos, sistema de gasificação automático seletivo | ||||||||||
| Sistema de refrigeração | Modo refrigerando da circulação da água, torre de água refrigerando ou sistema de refrigeração industrial do refrigerador de água ou o profundo. (Fornecido por clientes) | ||||||||||
| Modo de controle | Modo da integração, operação do tela táctil, controle manual/automático do PLC ou de computador | ||||||||||
| Poder total | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| Alarme e proteção | O escassez de água do alarme, sobre a corrente e a sobretensão, circuito aberto e outras condições anormais das bombas, alvos e assim por diante e executa medidas de defesa relevantes e função do bloqueio bonde | ||||||||||
| Área do equipamento | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
| Outros parâmetros técnicos | Pressão de água ≥0.2MPa, temperatura da água ≤25°C, pressão de ar 0.5-0.8MPa | ||||||||||
| Observações | A configuração específica do equipamento do revestimento pode ser projetada de acordo com exigências do processo de produtos do revestimento | ||||||||||

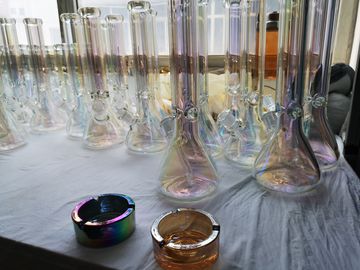

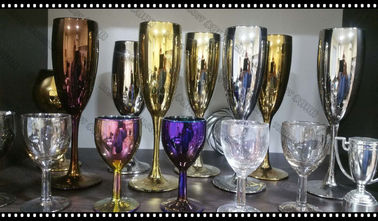

4. as amostras de revestimento do produto pelo arco limpam o Coater
Mercadorias de aço inoxidável da tabela: forquilhas, faca, revestimento do ouro da colher
Usado no material de construção, produtos de construção: corrimão das escadas, das folhas do elevador etc.
Contacte-nos por favor para mais especificações, tecnologia real é honrado para fornecer-lhe soluções totais do revestimento.
