Sistema do chapeamento da máquina de revestimento do vácuo do puxador da porta PVD/puxador da porta PVD de Zamak
Características da máquina do chapeamento do íon do puxador da porta:
1. A câmara de vácuo é o um estar aberto vertical, 304 de aço inoxidável fabrica, diâmetro interno da câmara de vácuo de φ800mm-Φ2200mm;
2. limpe o sistema pela bomba de aleta giratória, as raizes as bombas bombeiam e de difusões do óleo ou constituição molecular da bomba;
3. o magnetismo da frequência intermediária dos usos 1-2 do sistema de revestimento para controlar a fonte de energia engasgar, tem 1-2 pares de magnetismo não-equilibrado para controlar o alvo, e tem 6-40 fontes do arco.
4. fonte de energia da polarização do pulso da eficiência elevada;
5. Os usos do sistema da gasificação produzidos domesticamente ou o medidor de fluxo maciço gasoso da importação, o medidor do controle de uma quantidade do fluxo do gás (demonstração);
6. O circuito bonde do estabelecimento do sistema eletricamente controlado sobrecarregado, eliminou a fonte de água, morre o dispositivo de alarme do ótico;
7. o sistema de controlo (tela táctil +PLC), exposição de tempo real detalhou o parâmetro, o processo de produção inteiro do controlo completamente automático, e o parâmetro tecnologico da memória automática

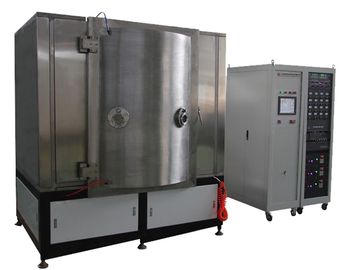

Especificações da máquina do chapeamento do íon do puxador da porta
| 1. Câmara | Estrutura cilíndrica | abertura do Dianteiro-lado, de aço inoxidável (S304), espessura: 14mm, processo do desenho do fio de metal na superfície. Tampa superior & porão: método refrigerando de 30mm: água, parcialmente duplas camada. | 3. Sistema do controle & da operação | Écran sensível de PLC+Color + auto Semi-auto/manualmente | |||||||
| Pressão final | Pa 7.0×10-4 (sem câmara carregando, vazia na temperatura ambiente) | Interruptores de segurança numerosos para proteger os operadores e o equipamento (água, etc. atual) | |||||||||
| Escape | Menos do que 0.6Pa em 1 hora após desligam a máquina | Automatização & controle de processo; Processos e registro de dados de funcionamento das receitas | |||||||||
| Tempo de Pumpdown | De 1 atm a 2x10-2Pa≤15mins (sem câmara carregando, vazia na temperatura ambiente) | Plataforma do início de uma sessão do administrador | |||||||||
| Tamanho interno | φ1400×1600 (H) milímetro | Auto-gerencio fora do sistema | |||||||||
| 2. Sistema do depósito do revestimento | Sistema rotatório | Estrutura de condução planetária | 4. As utilidades fornecem (fornecido pelo usuário) | Monte o espaço | 20 sqm * uma altura de 2,8 m | ||||||
| Especificações da cremalheira | Máximo Carcaça Carga: 150KG; Velocidade: 1-8 projeto exclusivo (ajustável) do RPM por Vakia para assegurar o formity e a estabilidade dos revestimentos. Qty planetário de Ros. : CAC416, 12 hastes x Φ130 milímetro é padrão | Água & abastecimento de gás | 1.Water 1) Consumo de água: 0.2-0.3MP/CM2 2) Volume de água: ≥10L/min 3) Temperatura da água: gás de ≤25℃ 2.: C2H2, O2, AR, N2, (>99.99%) | ||||||||
| Bombas de vácuo | bomba de vácuo de pistão 1x giratório (mecânica) bomba de vácuo giratória da aleta 1x (guardar) bomba de vácuo de raizes 1x bomba de difusão 1x |
Fonte de alimentação | 3 fases, AC380V±5% 50HZ; Fio à terra: <3Ω | ||||||||
| Fontes do depósito | Arco circular dirigido catódico: 14 grupos, dimensões: projeto exclusivo de φ100×40mm por Vakia | Compressor de ar | ≥7.5P | ||||||||
| Aquecimento | calefatores, até 300℃. | Recipiente do ar | ³ de ≥2m | ||||||||
| Gás medidores de fluxo maciço | (AR, N2, C2H2, O2) argônio, nitrogênio e Ethyne, oxigênio, 4 canais | Refrigerador de água | 15P |
||||||||

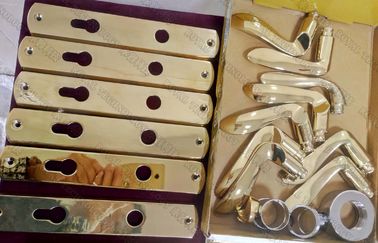

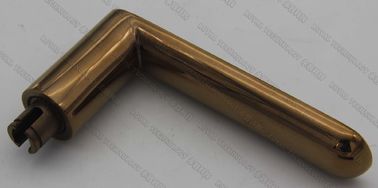

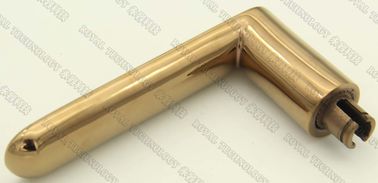

Os puxadores da porta do metal são feitos geralmente de Zamak (liga de zinco) ou a liga de alumínio, é crucial dar revestimentos finais bonitos com várias cores. A tecnologia do chapeamento do íon de PVD usou-se tão bem nesta aplicação. Depois que pré-tratamento de superfície apropriado antes do revestimento de PVD, como o lustro, a escovadela, ou limpar com jato de areia; o sistema do chapeamento de PVD dá várias cores de PVD: ouro, preto, marrom, cinza, cromo, ouro cor-de-rosa etc.
Os filmes depositados são metal puro ou camadas múltiplas como a lata, tique, ZRN, CrN, TiAlN, com cores brilhantes, adesão forte & proteção excelente do risco, taxa de depósito rápida, boa difração.
Contacte-nos por favor para mais especificações, tecnologia real é honrado para fornecer-lhe soluções totais do revestimento.
