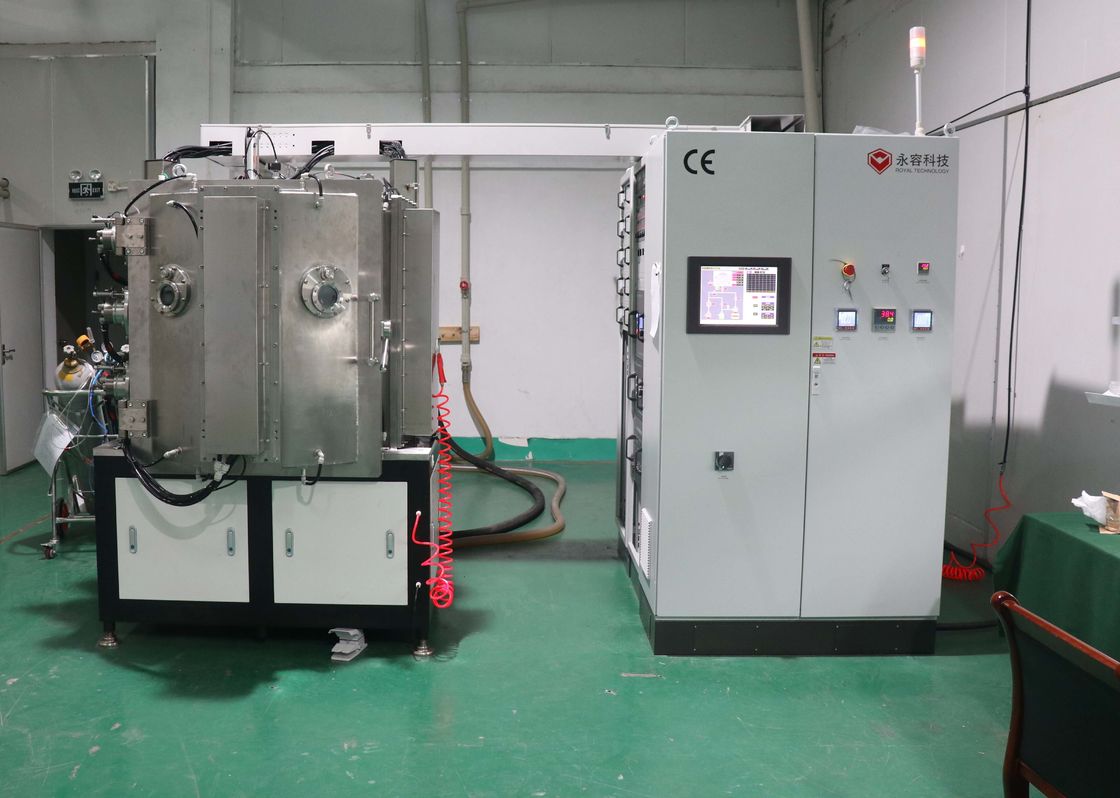

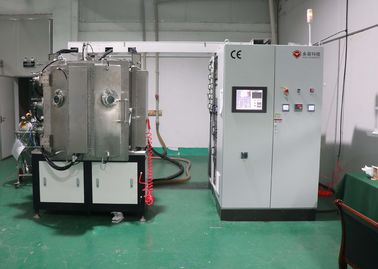

Máquina de revestimento do vácuo
A máquina de revestimento do vácuo adota controle avançado do PLC, e é equipada com o calibre de vácuo automático do deslocamento do computador e os 3 controladores do fluxo. Fonte de alimentação invertida do arco e controle de temperatura automática do computador PLD.
Nosso equipamento é amplamente utilizado em cerâmico, no mosaico, no hardware, nos pulsos de disparo, nos telefones celulares, nos brinquedos da eletrônica, nas decorações e nos outros campos.
Características principais
1. O ouro da telha ou o filme chapeado da prata são brilhante e delicado com revestimento rápido.
2. manutenção Bem-adaptada, simples, trabalho estável.
3. o projeto e a fabricação especiais não padronizados do equipamento serão baseados no produto dos clientes, na produção e em exigências específicas no filme.
4. o alvo do magnétron, os alvos do gêmeo da frequência média e etc. podem ser instalados adicionalmente.
| MODELO | RTAS1000 | |||||||
| TECNOLOGIA | Magnétron da C.C. que engasga + depósito dos cátodos do arco | |||||||
| MATERIAL DA CÂMARA | De aço inoxidável (S304) | |||||||
| TAMANHO DA CÂMARA | Φ1000*1000mm (h) | |||||||
| TIPO DA CÂMARA | Câmara do octahedron regular, 2 portas | |||||||
| CREMALHEIRA DA ROTAÇÃO & SISTEMA DO GABARITO | satélite 6 (de 8), peso máximo: 400kgs | |||||||
| FONTES DE ALIMENTAÇÃO | Qty. de engasgar: Quilowatt 2*24 de viés da fonte de alimentação: a fonte de alimentação de 1*24W AE para a alimentação da fonte de íon da opção fonte 2 grupos, fonte de alimentação da AE para a opção | |||||||
| MATERIAL DO DEPÓSITO | Si, Au, AG etc. | |||||||
| FONTE DO DEPÓSITO |
2 pares (4 partes) que engasgam cátodos + 2 áreas de revestimento da fonte de íon: Dia800mm*H550mm; Área da uniformidade: ±10~15% |
|||||||
| CONTROLE | PLC (controlador programável da lógica) + tela táctil (modelos de operação de manual+ auto+ semi-auto) | |||||||
| SISTEMA DE BOMBA | Bomba de aleta giratória: SV200 - 1 grupo (Leybold) | |||||||
| Bomba das raizes: WAU501 - 1 grupo (Leybold) | ||||||||
| Guardando a bomba: D60C-1set- (Leybold) | ||||||||
| Bomba molecular da suspensão do rotor de Magnetric: MAG2200 - 2 grupos (Leybold) | ||||||||
| CONTROLADOR DO FLUXO MACIÇO DO GÁS | 3 canais, feitos em América (tipo de MKS) | |||||||
| CALIBRE DE VÁCUO | Modelo: ZDF-X-LE, feito em China | |||||||
| Fonte de íon linear | 2 partes quetratam, limpeza do plasma + ajudaram ao depósito | |||||||
| SISTEMA DE SEGURANÇA | Interruptores de segurança numerosos para proteger operadores e equipamento | |||||||
| AQUECIMENTO | Calefatores: 20KW. Temp máximo.: 400℃ | |||||||
| REFRIGERAR | Refrigerador industrial (água fria) | |||||||
| MÁXIMO DO PODER. | 100KW (aproximadamente) | |||||||
| CONSUMO DE POTÊNCIA MÉDIA | 45 quilowatts (aproximadamente) | |||||||
| PESO DE EFETIVAÇÃO | T (aproximadamente) | |||||||
| CÓPIA DO PÉ | (L*W*H) 4000*4000 *4000 MILÍMETRO | |||||||
| PODER BONDE | C.A. 380V/3 phases/50HZ | |||||||
Contacte-nos por favor para mais especificações, tecnologia real é honrado para fornecer-lhe soluções totais do revestimento.
