O ouro é um dos metais mais luminescentes e valiosos da Terra devido à sua capacidade de emitir luz, refletir energia e resistir ao embaçamento.A pulverização catódica de ouro por deposição de vapor físico ou PVD é comumente usada na indústria de relógios e joias para produzir revestimentos que são duros e duráveis e não esfregam com o contato constante com a pele ou roupas e perdem o brilho.
O PVD Gold Sputtering também é usado para revestir painéis de circuitos e componentes eletrônicos devido à sua excelente condutividade, para revestir fibras ópticas, baterias e torneiras e acessórios de última geração.Os processos de pulverização catódica de ouro são inestimáveis para implantes biomédicos que servem como revestimentos radiopacos visíveis em raios-x e procedimentos que salvam vidas, como revestir amostras de tecido para torná-los visíveis para varredura em microscópios eletrônicos.
Os revestimentos de pulverização catódica de ouro são um processo de deposição de película fina em que o ouro ou uma liga de ouro é bombardeado com íons de alta energia em uma câmara de vácuo, resultando em átomos ou moléculas de ouro sendo "esguichados" no vapor e condensando no substrato a ser revestido, como joias , placas de circuito ou implantes médicos.
———- O artigo acima é da Semircore
Revestimento de ouro em decorações
Revestimentos duros decorativos devem atender a vários requisitos, como cores atraentes e alta resistência ao desgaste.Para bens de consumo de luxo, como componentes de relógios, instrumentos de escrita ou óculos, alguns fabricantes desejam manter a alta resistência ao desgaste do PVD e a etiqueta “placa de ouro” que fornece ao produto uma imagem de “alta qualidade”.Portanto, uma camada de ouro de 3 a 5 μm deve ser depositada sobre uma camada de PVD (TiN+Au).Este método multicamada cria um alto nível de tensão interna, levando a defeitos de adesão.Um processo completo deve ser configurado para reduzir o estresse interno que leva a defeitos de adesão.
Royal Technology desenvolveu o processo IPG amplamente utilizado em pulseiras de relógios, mostradores de relógios, joias como anéis, colares, pulseiras, instrumentos de escrita e acessórios de consumo de luxo.
POR QUE UMA COMBINAÇÃO DE “ FOLHEADO A OURO" E PVD?
O ouro ainda é a cor mais usada para aplicações decorativas e é improvável que isso mude.Para revestimentos duros decorativos de cor dourada, a técnica atual de última geração envolve o depósito de uma fina camada superior de liga de ouro sobre um revestimento duro básico que consiste em TiN.Infelizmente, a pulverização catódica da liga de ouro é um processo não reativo e para cada liga de ouro diferente é obtida uma cor muito definida (para temperaturas de deposição em torno de 200 ℃)
Este processo não deve alertar a cor dourada final sem alterar o alvo dourado.Alguns fabricantes também desejam manter a alta resistência ao desgaste do PVD e a etiqueta “Gold plated” que fornece ao produto uma imagem de alta qualidade.Para estas três temporadas:
Alta resistência ao desgaste da camada PVD
rótulo banhado a ouro
Ampla gama de cores douradas fornecidas pelo acabamentochapeamento
Agora deve ser encontrado um processo confiável que permita uma espessura (3 a 5 μm) de ouro galvanizado em uma camada de TiN+Au.
Figura 1.0
Este processo é chamado IPG.IPG é uma escrita curta de Ion Plating Gold, que é uma tecnologia de arco e pulverização combinada para depositar filmes finos de ouro em produtos de luxo, especialmente na indústria de joias como: colar, alianças de casamento, brincos, relógios, acessórios para bolsas etc.

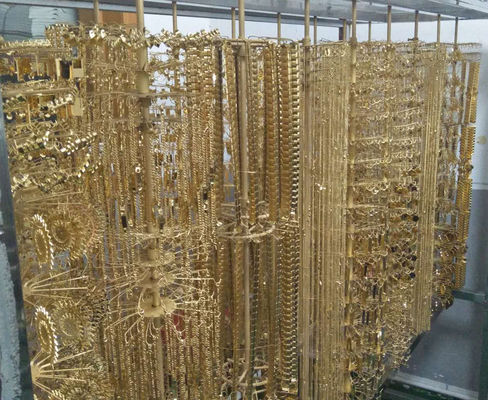

Os materiais das joias são principalmente aço inoxidável 316L, latão ou liga.Após o pré-tratamento exclusivo, os fabricantes de joias podem usar nossa máquina de revestimento de ouro IPG diretamente para obter os revestimentos de ouro rosa 18K ou ouro real 24K, que aumentam muito a vida útil e o valor dos produtos.
A Royal Technology fornece soluções de revestimento PVD para aplicação de várias demandas de ouro IPG: joias de ouro IPG, colares, anéis de dedo, peças de metal para bolsas, relógios, produtos esportivos, instrumentos de escrita, smartphones, produtos eletrônicos etc.
Para as cores IPG gold, de ouro claro a ouro escuro, temos os processos de revestimento que obtêm a cor desejada pelo cliente com diferentes receitas de destino e revestimento.
Desenvolvemos e seguimos rigorosamente os processos de revestimento PVD.Limpeza externa e interna da câmara de vácuo PVD (limpeza por ondas ultrassônicas, limpeza por bombardeio de plasma);exterior e interior da câmara de vácuo PVD de secagem (forno de secagem, dentro da câmara de secagem por aquecedores de até 250 ℃ para melhorar a adesão do filme de revestimento).
Royal Technology tem 3 máquinas padrão
| 3 Especificações padrão da máquina de banho de ouro IPG | |||
| Modelo | RTAS1000 | RTAS1250 | RTAS1612 |
| Tamanho Efetivo da Câmara | Φ1000 x A1000mm | Φ1250 x A1250mm | Φ1600 x A1250mm |
| Fontes de Deposição |
Arco do cilindro (arco circular dirigido para opção) + cátodo de pulverização catódica + Fonte de íons linear |
||
| Sistema de bombeamento a vácuo (Bombas Leybold + Bomba Turbo Molecular) | SV300B *1 conjunto (300m³/h) | SV300B* 1 conjunto (300m³/h) | SV300* 2 conjunto (300m³/h) |
|
WAU1001-1conjunto (1000m³/h) |
WAU1001-1conjunto (1000m³/h) |
WAU2001-1conjunto (1000m³/h) |
|
| TRP48*1 conjunto (48m³/h) | TRP60*1 conjunto (60m³/h) | TRP90*1 conjunto (90m³/h) | |
|
Bombas Turbo Moleculares: 1 conjunto (3500L/S) |
Bombas Turbo Moleculares: 2 conjuntos (3500L/S) |
Bombas Turbo Moleculares: 3 conjuntos (3500L/S) |
|
| Fonte de alimentação crepitante | 1*24KW | 1*36KW | 2*36KW |
| Fonte de alimentação de arco | 6*5KW | 7*5KW | 9*5KW |
| Fonte de alimentação de polarização | 1*24KW | 1*36KW | 1*36KW |
| Hastes Planetárias | 6/8 | 16/12 | 20 |
| vácuo final | 9,0*10-4Pa (vazio, limpo, temperatura ambiente) | 9,0*10-4Pa (vazio, limpo, temperatura ambiente) | 9,0*10-4Pa (vazio, limpo, temperatura ambiente) |
| Tempo de ciclo (depende da bomba) | 40'~50' depende do material do substrato e das receitas de revestimento | ||
| Requisito de potência de trabalho |
3 Fase 5 linhas AC380V,50HZ,55KW |
3 Fase 5 linhas AC380V,50HZ,110KW |
3 Fase 5 linhas AC380V,50HZ,150KW |
| Água de refrigeração | Reciclar água de resfriamento, resfriador de água industrial + dispositivo de água purificada EDI | ||
| Gás de processamento (99,99%) | 4 maneiras | 4 maneiras | 4 maneiras |
| Pegada (mm) | 2000*2000*2500 | 4000*4500*3200 | 5500*5000*3200 |
| Peso Total (KGS) | 4500 | 7000 | 9000 |
| Consumo total de energia (aprox.) | 50KW | 110KW | 150KW |
| Consumo real de energia (aprox.) | 30KW | 60KW | 70KW |

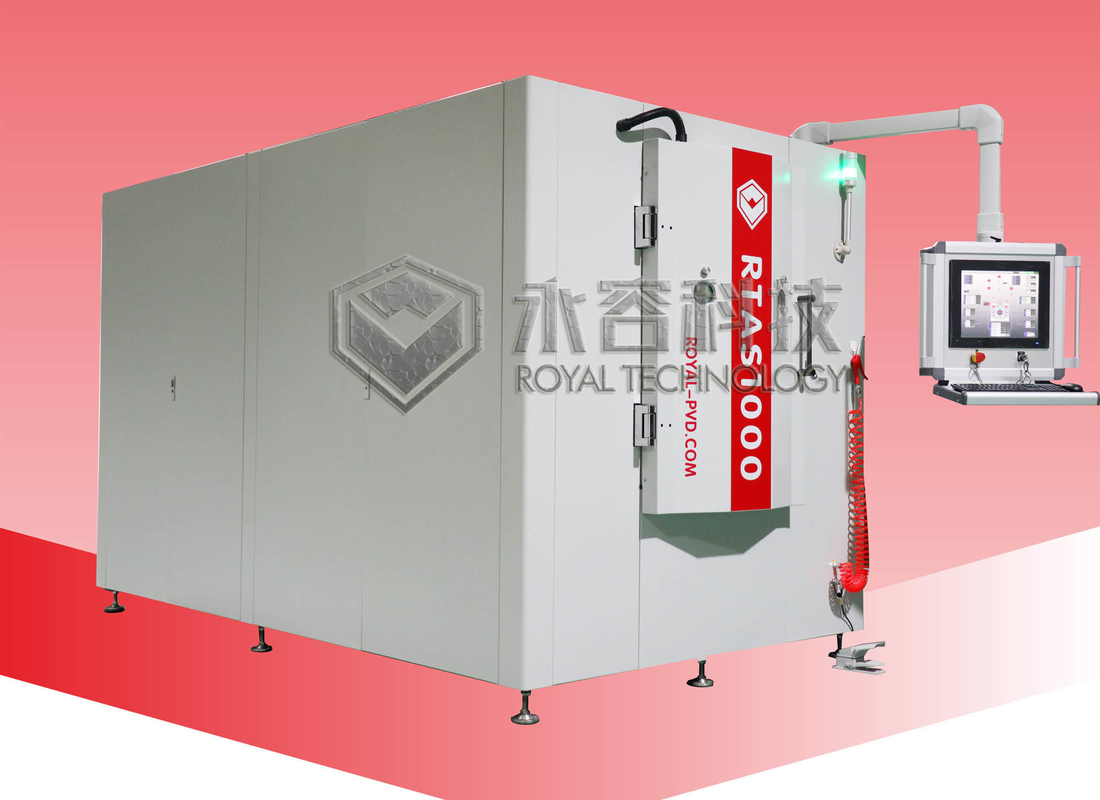

Disposição – RTAS1000
Parâmetros técnicos acima apenas para referência,Tecnologia Realreserva-se o direito de produção final com base em aplicações especificadas.Nós fornecemos a você não apenas a máquina de revestimento, mas também as soluções totais de revestimento, serviço de projeto pronto para uso está disponível.

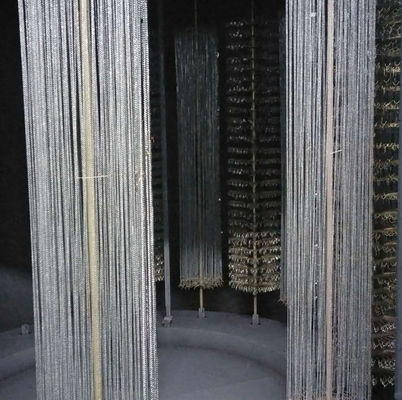

no local
Tempo de construção: 2015
Localização: Zhejiang, China

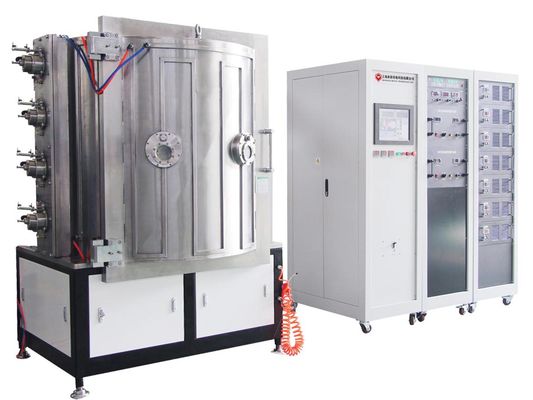

Design compacto com várias fontes de revestimento
