Detalhes do produto:
Condições de Pagamento e Envio:
|
Tecnologia: | Magnétron que engasga, PVD da C.C. que engasga o depósito, revestimento de vácuo de PVD | Aplicações: | depósito condutor do filme, revestimento do filme da resistência de corrosão |
---|---|---|---|
Propriedades: | Máquina robusta e do volume alto do projeto | Engasgando alvos: | Ni, Cr, Cu, Au, AG, Ta, si, SS, metais puros do Al etc. |

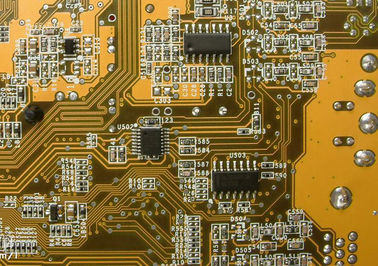

Depósito condutor do filme fino de placa de circuito pela C.C. de PVD que engasga o processo, chapeamento de cobre, Au Sputteringdeposition
------Grande capacidade, projeto flexível dos módulos, fabricação precisada.
Vantagens técnicas:

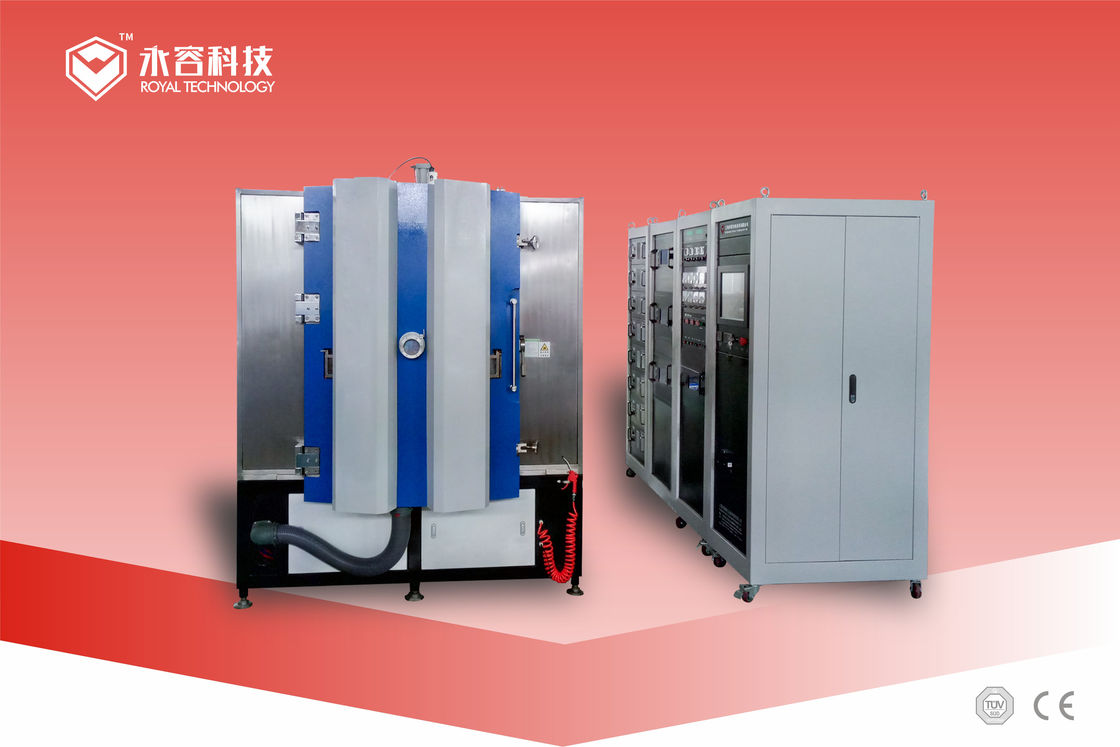

O DPC-RTAS1215+ que engasga o sistema é a versão promovida do modelo ASC1215 original, o sistema o mais novo tem diversas vantagens:
Processo eficiente mais alto:
1. o revestimento tomado partido dobro está disponível pelo projeto do dispositivo bonde do retorno
2. o cátodo até 8 planar padrão flangeia para fontes múltiplas
3. grande capacidade até 2,2 microplaquetas cerâmicas do ㎡ pelo ciclo
4. inteiramente automatização, tela de PLC+Touch, sistema de controlo do Um-toque
Abaixe custos de gastos de fabricação:
1. equipado com as 2 bombas moleculars da suspensão magnética, horas de início rápidas, manutenção livre;
2. poder do aquecimento do máximo;
3. forma octogonal da câmara para a utilização a melhor do espaço, as até 8 fontes do arco e os 4 cátodos engasgar para o depósito rápido dos revestimentos

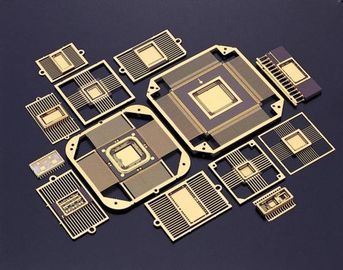

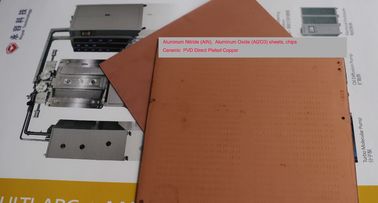

O cobre de chapeamento direto do processo do DPC é uma tecnologia avançada do revestimento aplicada com diodo emissor de luz e semicondutores em indústrias eletrônicas. Uma aplicação típica é cerâmica irradiando a carcaça. O depósito condutor de cobre do filme no óxido de alumínio (Al2O3), carcaças de AlN por PVD limpa engasgar a tecnologia, tem sobretudo uma vantagem grande comparada aos métodos de fabricação tradicionais: DBC LTCC HTCC têm uns custos de gastos de fabricação muito mais baixos.
A equipe da tecnologia real colaborou com nosso cliente para desenvolver o processo do DPC que aplica com sucesso PVD que engasga a tecnologia.
Aplicações do DPC:
HBLED
Carcaças para pilhas solares do concentrador
Semicondutor do poder que empacota incluindo o controlo do motor automotivo
Eletrônica da gestão do poder do automóvel híbrido e bonde
Pacotes para o RF
Dispositivos da micro-ondas
Especificações técnicas
Descrição | DPC-RTAS1215+ |
Altura da câmara (milímetro) | 1500 |
Diâmetro da câmara (milímetro) | φ1200 |
Engasgando a flange de montagem dos cátodos | 4 |
Flange de montagem da fonte de íon | 1 |
Flange de montagem dos cátodos do arco | 8 |
Satélites (milímetro) | 16 x Φ150 |
Poder diagonal pulsado (quilowatt) | 36 |
Engasgando o poder (quilowatt) | DC36 + MF36 |
Poder do arco (quilowatt) | 8 x 5 |
Poder da fonte de íon (quilowatt) | 5 |
Poder do aquecimento (quilowatt) | 36 |
Altura eficaz do revestimento (milímetro) | 1020 |
Bomba molecular da suspensão magnética | 2 x 3300 L/S |
Bomba das raizes | ³ /h de 1 x de 1000m |
Bomba de aleta giratória | ³ /h de 1 x de 300m |
Guardando a bomba | ³ /h de 1 x de 60m |
Capacidade | ㎡ 2,2 |
Área da instalação (L x W x H) milímetro | 4200*6000*3500 |
HMI + sistema da operação do tela táctil
Contacte-nos por favor para mais especificações, tecnologia real é honrado para fornecer-lhe soluções totais do revestimento.
