Chapeamento do íon de PVD/máquina de revestimento, máquina de revestimento do filme fino
APLICAÇÃO
Pode ser usado para revestir o filme do metal, nitreto do titânio, carboneto do titânio, e nitreto do zircônio, nitreto e titânio do cromo, níquel, cromo, cobre, e o outro filme dos compostos, filme super-duro da multi-camada, filme nitrogênio-lubrificado do titânio e o filme da liga (lata, tique, TiCN, TiAlN, CrN, Cu, Au, Al2O3and outros filmes decorativos etc.) e em um curto período de tempo mesmo terminar todo o processo fazendo à máquina, é um equipamento multi-funcional altamente eficiente do revestimento.

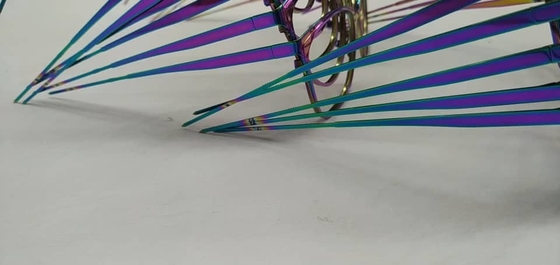

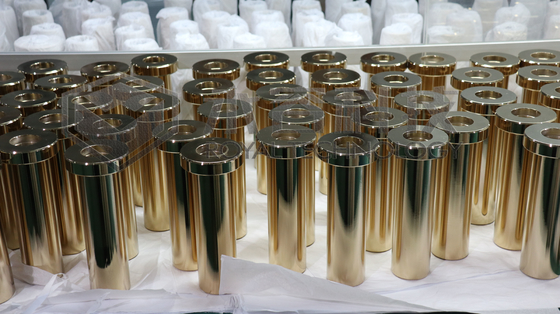

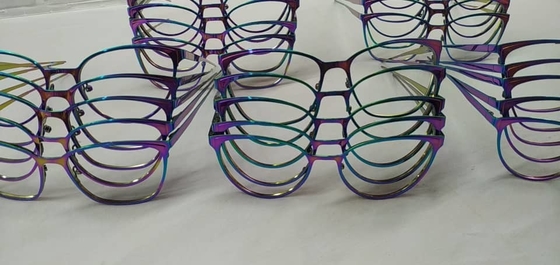

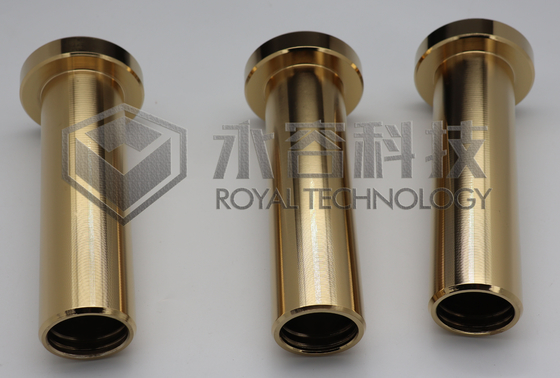

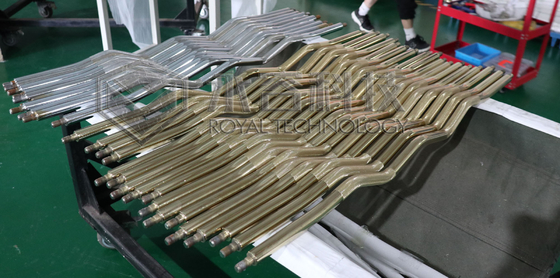

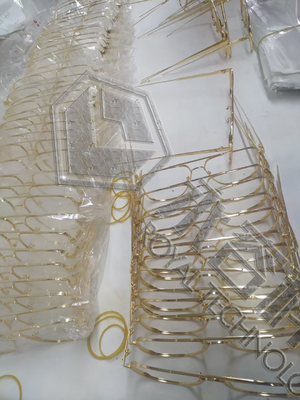

Esta máquina é usada extensivamente nos campos do revestimento decorativo para de aço inoxidável, o azulejo/copos, o computador, o telefone celular, a joia do watch&, o aparelho eletrodoméstico sanitário, os produtos etc. do hotel.
CARACTERÍSTICAS
Tem o trabalho seguro, a boa repetibilidade e consistência., a taxa de depósito rápida, a adesão alta, o filme fino, etc. O filme de revestimento é denso e dureza com baixo coeficiente da fricção, manter a lisura da superfície original do workpiece, a boa flexibilidade, quebrar e cair duramente.
O equipamento faz a automatização completa da tecnologia de revestimento vem verdadeiro. Usa a técnica do revestimento de vácuo para revestir na superfície da matéria-prima. Tem as características do baixo custo, da taxa alta da qualificação, da proteção ambiental verde etc.
Modelos de máquina do revestimento do filme fino
Modelo |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
Tamanho interno da câmara | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||
Tipo da fonte de alimentação | Fonte de alimentação do arco, fonte de alimentação do filamento, fonte de alimentação da polarização do pulso | ||||||||
Estrutura da câmara de vácuo | Estrutura de porta da rua vertical, sistema de exaustão traseiro do ar e câmara refrigerando de água da dupla camada | ||||||||
Material da câmara de vácuo | 304/316L de aço inoxidável | ||||||||
Vácuo final | 6.0x10-4Pa (descarregamento, limpo, secando a câmara) | ||||||||
Velocidade de bombeamento do vácuo | da atmosfera aos minutos de 8.0*10-3Pa ≤15 | ||||||||
Sistema de bombeamento do vácuo | A bomba de difusão ou a bomba + as raizes moleculars bombeiam + bomba mecânica + guardando a bomba (o modelo específico pode ser selecionado de acordo com exigências de cliente) |
||||||||
Fonte do arco | 6 unidades ou 8 unidades |
8 unidades ou 10 unidades |
10 unidades ou 12 unidades |
14 unidades ou 16 unidades |
16 unidades ou 18 unidades |
||||
Fonte de alimentação diagonal | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||
Conduzindo o modelo | Revolução e rotação planetárias, regulamento variável da velocidade da frequência (verificável e ajustável) |
||||||||
Sistema de aquecimento | Verificável e ajustável da temperatura ambiente a 450°C (Controle de temperatura do PID) |
||||||||
MFC | 3-path ou sistema de controle e de exposição de fluxo do gás do processo de 4 trajetos, sistema de intoxicação por gases automático seletivo | ||||||||
Sistema de refrigeração | Modo refrigerando da circulação da água, torre de água refrigerando ou sistema de refrigeração industrial do refrigerador de água ou o profundo. (Fornecido por clientes) | ||||||||
Modo de controle | Manual/modo da integração, operação do tela táctil, controle automático do PLC ou de computador | ||||||||
Poder total | 30KW | 35KW | 45KW | 60KW | 75KW | ||||
Alarme e proteção | Escassez de água do alarme, sobre a corrente e a sobretensão, circuito aberto e outras condições anormais das bombas, alvos e assim por diante e para executar medidas de defesa relevantes e função do bloqueio elétrico | ||||||||
Área do equipamento | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||
Outros parâmetros técnicos | Pressão de água ≥0.2MPa, temperatura da água ≤25°C, pressão de ar 0.5-0.8MPa | ||||||||
Observações | A configuração específica do equipamento de revestimento pode ser projetada de acordo com exigências do processo de revestir produtos |
