Shanghai Royal Technology Inc. é um dos principais fabricantes de máquinas de revestimento a vácuo PVD no mundo.Somos especializados em PVD (deposição de vapor físico) e PECVD tecnologia de deposição de película fina e oferecer uma gama de revestimentos e equipamentos superiores para várias indústrias.
A Royal Technology fornece uma linha completa de sistemas de deposição a vácuo otimizados para depositar materiais de filme fino em substratos tridimensionais complexos
Também nos especializamos em revestimentos PVD de lote avançado (RTEP- evaporação térmica, RTAC- revestimento de arco catódico, RTSP- magnetron revestimento de pulverização, RTAS- arco + modelos de pulverização) e(R2R web vacuum metallizer) processos de rolamento para rolamento que exigem deposição, tensão e uniformidade de precisão.Além disso, oferecemos equipamentos e tecnologia especificamente concebidos para instrumentos médicos e revestimentos biocompativeis, exceto revestimentos decorativos.
Descrição do produto:
Metalizadores de vácuo de alumínio R2R (Roll-to-Roll) são máquinas utilizadas na indústria de fabricação para depositar uma camada fina de alumínio em substratos flexíveis em um processo contínuo de rolamento a rolamentoEste processo é comumente empregado para vários fins industriais, como embalagens, eletrônicos, automóveis e aplicações decorativas.
O metalizador de vácuo de alumínio R2R consiste tipicamente em vários componentes-chave, tais como uma estação de descontração, secção de limpeza, secção de pré-tratamento, câmara de metalização, secção de arrefecimento,e estação de enrolamentoA estação de desenrolar é onde o rolo de material do substrato entra na máquina, e a estação de enrolar é onde o substrato metalizado é enrolado em um rolo uma vez que o processo de metalização esteja completo.
A câmara de metalização é o coração da máquina, e geralmente existe num ambiente de vácuo.e onde são utilizadas uma série de fontes de evaporação ou cátodos para aquecer o material de alumínio até atingir o seu ponto de evaporaçãoApós este processo, o substrato passa por uma secção de arrefecimento antes de ser enrolado num rolo.
As vantagens dos metallizadores de vácuo de alumínio R2R são muitas, incluindo altas velocidades de produção, excelente controlo sobre a espessura e uniformidade da camada de alumínio,e a capacidade de processar uma ampla gama de substratos flexíveisPor conseguinte, as máquinas são essenciais para a criação de revestimentos funcionais e decorativos em materiais, por exemplo, películas de plástico, papel, folhas e têxteis.
Deve notar-se que as especificidades e características exatas dos metallizadores a vácuo de alumínio R2R podem depender do fabricante e da aplicação pretendida.
COTOS WEB PARA A INDUSTRIA DA EMBALAGEM
A película e o papel de plástico revestidos de alumínio decorativo são essenciais nas aplicações de embalagens.A Royal Technology desenvolveu algumas das mais recentes tecnologias que têm maior produtividade e menores custos operacionais.O novo processo de revestimento evita a laminação pesada da folha de alumínio, além disso, a barreira pesada (até uma micron de espessura) da teia metalizada é mais forte e mais resistente à umidade e à oxidação..
| Descrição | Modelos R2R Web Metalizador a Vácuo | |||||
| R2R-600 | R2R-1250 | R2R-1350 | R2R-1650 | R2R-2200 | R2R-2500 | |
| Tecnologia de revestimento | Termal ou pulverizante | Evaporação térmica | ||||
| Largura do substrato (max.) mm | 600 | 1100 | 1250 | 1500 | 2200 | 2500 |
| Diâmetro do rolo (max.) mm | 800 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Diâmetro do núcleo (interior) mm | 3"/6" | 6" | ||||
| Velocidade de revestimento (metro/segundo) | 0.5 ~ 17, ajustável, depende do processo de revestimento necessário | |||||
| Temperatura dos rolos de revestimento (°C) | - 20 a 25 | |||||
| Pressão final da câmara de revestimento ((Pa) | 5*10-3 | |||||
| Velocidade de bombeamento | Na condição de não carregamento, limpo, temperatura ambiente: menos de 8 minutos, de atm a 7*10-2 | |||||
| Ferramenta de pré-tratamento | Fonte de íons lineares | |||||
| Fonte de deposição | BN Cátodo de pulverização de cilindros de crisol ou plano/rotatório | |||||
| Material de deposição | Al, Al, Cr, Cu, Ni, NiCr, aço inoxidável, Ti, | |||||
| Ambiente de trabalho | Potência: 3 fases, 5 fios, 380V±10%, 50Hz/60Hz | |||||

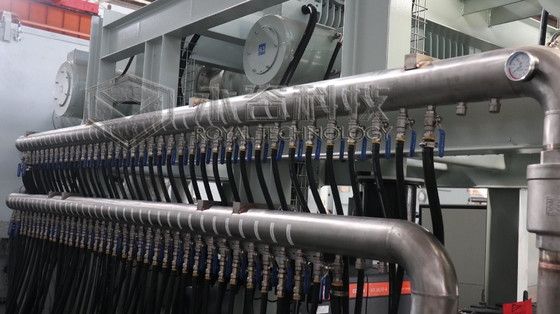

| Água de arrefecimento: EDI, 4~6 Bar @25°C | ||||||
| Ar comprimido: 5~6 Bar, filtrado e seco | ||||||

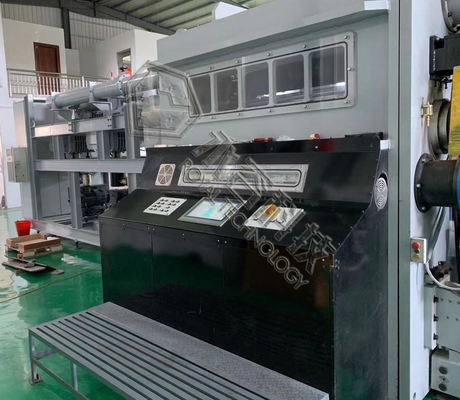

O metalizador de vácuo de alumínio RT-R2R Web possui alto rendimento, alto vácuo e metalização de filme e papel.A alta produtividade reduz os custos de produção e as camadas de deposição pesadas garantem aplicações de alta barreira, enquanto o processo de espaço livre elimina a linha do tambor e o corte da borda.
Este metalizador é amigável para substratos de baixa tensão, como CPP, BOPP e LDPE, com alimentações individuais de fios e fácil manutenção.Dispõe de mecanismos de manipulação de teia de precisão com servomotores para controlo preciso em qualquer velocidade da linha.
Por último, mas não menos importante, o metalizador de vácuo de alumínio RT-R2R Web é projetado com um layout compacto para fácil instalação e requer espaço mínimo no chão.
R2R (Roll-to-Roll) metalização a vácuo de telasÉ um processo de deposição de uma fina camada de metal, tipicamente de alumínio, num substrato flexível de forma contínua de rolo a rolo.É uma técnica versátil e amplamente utilizada em indústrias como a embalagem, eletrónica, automóvel, e mais com vantagens tais como altas velocidades de produção, controlo preciso sobre a espessura do revestimento, excelente adesão,e a capacidade de processar uma ampla gama de substratos flexíveisO processo consiste nas seguintes etapas:
1.Desembolso do substrato:O processo começa com um rolo do material de substrato flexível, que é desmontado e alimentado na máquina de metalização.
2.Limpeza e pré-tratamento:O substrato pode passar por uma secção de limpeza para remover quaisquer contaminantes de superfície que possam afectar a adesão do revestimento metálico.O substrato pode ser submetido a processos de pré-tratamento, tais como tratamento de corona ou aplicação de primer, para melhorar a ligação entre o substrato e a camada metálica..
3.Câmara de metalização:O coração do equipamento de metalização a vácuo R2R é a câmara de metalização.A câmara consiste tipicamente de uma série de fontes de evaporação ou cátodos, que contêm o metal (como o alumínio) a depositar.
4.Evaporação de metais:O metal dentro das fontes de evaporação é aquecido até o seu ponto de evaporação.Os átomos de metal vaporizados viajam em linhas retas e se condensam no substrato em movimento, formando uma camada metálica fina e uniforme.
5.Refrigeração do substrato:Após o processo de metalização, o substrato revestido passa por uma secção de arrefecimento, onde a camada metálica solidifica e estabiliza.
6.Enrolamento do substrato:Por fim, o substrato metalizado é enrolado num rolo, pronto para processamento adicional ou utilização em várias aplicações.
Vale a pena notar que os detalhes específicos e parâmetros do processo de metalização de vácuo da teia R2R podem variar dependendo de fatores como o revestimento de metal desejado, o material do substrato,e aplicação pretendidaO processo pode ser otimizado para controlar fatores como espessura do revestimento, adesão e uniformidade para atender a requisitos específicos.
· Sistema de vácuo forte com bomba de retenção.

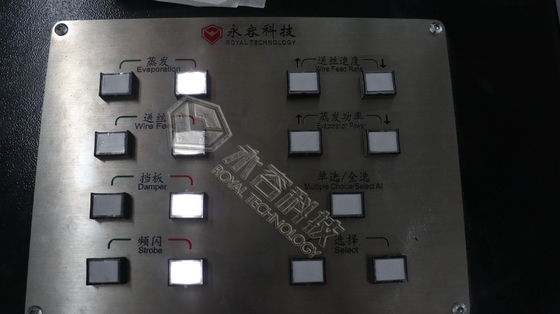

· Novo sistema de evaporação de projecto (barcos escalonados e de cabeçote) para uma elevada taxa de evaporação e uma excelente uniformidade, alimentação por fios de um lado.

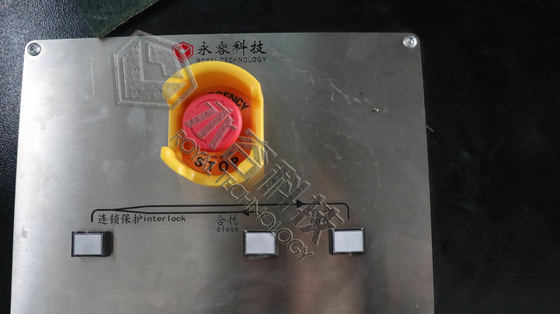

· Controlador programável (PLC SIEMENS) com arranque / parada automática do processo + Ecrã táctil
· Unidade de arrefecimento e aquecimento para arrefecimento profundo (e reaquecimento) do tambor de revestimento para evitar danos térmicos dos substratos até -15°
· Sistema de enrolamento adotar três rolos avançados e três motores sistema de tensão constante, contém 3 grupos de independência Siemens motor AC;
· Sistema de diagnóstico de falhas.
· Um sistema de armadilha a frio para câmara de revestimento.
· Um sistema de armadilha a frio para câmara de enrolamento.

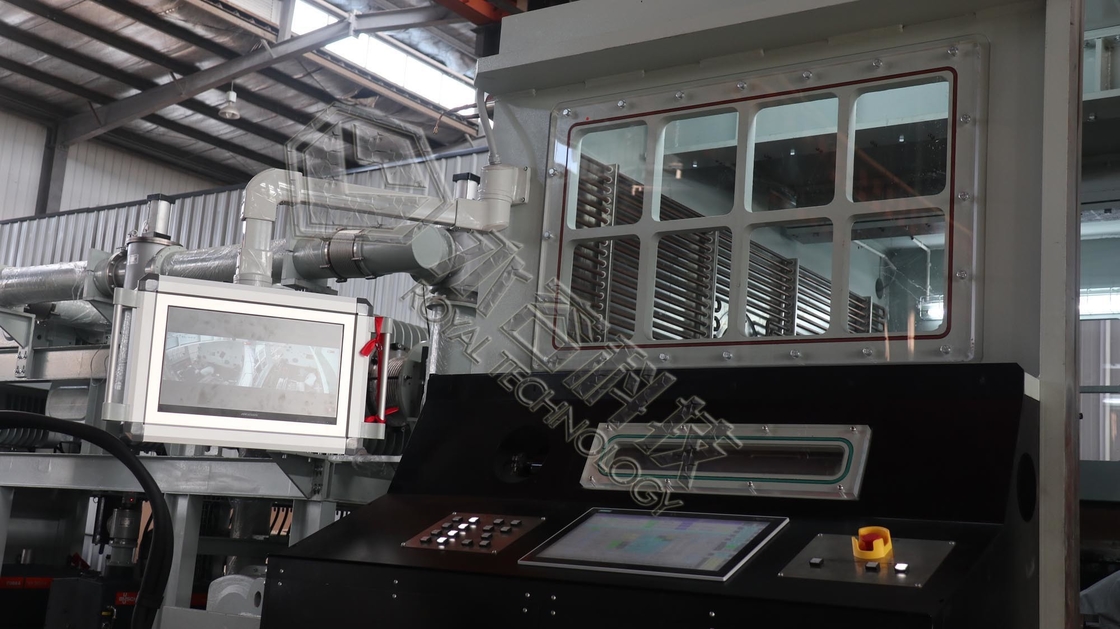

CCTV para monitorar o trabalho de rebobinagem e desenrolhamento do rolo da teia
O revestimento de teia de vácuo é um processo de revestimento de um material fino e flexível (teia) que vem na forma de um rolo de material.E os pesos são desvendados., revestido e enrolado em operação contínua num sistema a vácuo, a uma velocidade que pode atingir até 2000 ~ 3000 rpm (pé por minuto).
Os equipamentos de metalanização a vácuo R2R (Roll-to-Roll) têm inúmeras aplicações em várias indústrias.Pode ser usado para criar acabamentos metálicos em componentes plásticos para fins decorativos em indústrias como automotivaO mesmo equipamento é também utilizado para as propriedades de reflexo em espelhos, filmes reflectantes e luminárias,produção de revestimentos condutores para ecrãs sensíveis ao toqueAlém disso, a metalização a vácuo também é utilizada na produção de sistemas de energia solar para melhorar a refletividade da luz solar e aumentar a captura de energia.É utilizado como medida de segurança para notas de banco, etiquetas e embalagens, pois as características refletoras e visualmente distintivas dos revestimentos metalizados tornam-nos difíceis de falsificar.Esta ampla gama de possibilidades em termos de revestimentos funcionais e decorativos em substratos flexíveis tornou os equipamentos de metalização a vácuo R2R numa necessidade em todas as indústrias.
Fornecemos uma gama de suporte técnico e opções de serviço para a nossa máquina de revestimento Roll To Roll para garantir que você tire o máximo proveito da sua máquina.A nossa equipa de técnicos experientes está disponível para fornecer:
Esforçamo-nos para garantir que os nossos clientes tirem o melhor proveito da nossa máquina de revestimento Roll To Roll, fornecendo suporte técnico e serviço de alta qualidade e oportuno.
