| Nome da marca: | ROYAL |
| Número do modelo: | RT-EMI1600 |
| MOQ: | 1 conjunto |
| preço: | negociável |
| Condições de pagamento: | L/C, D/A, D/P, T/T |
| Capacidade de abastecimento: | 8 grupos pelo mês |

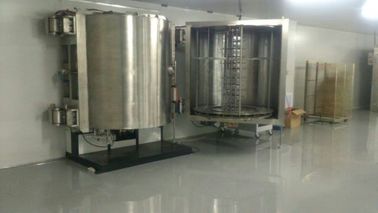

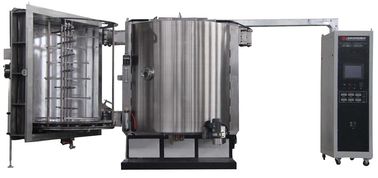

Máquina de deposição de filme de proteção EMI, evaporação térmica multifuncional e sistema de revestimento de pulverização em corrente contínua
Resumo:
RTEP1616-SPDC máquina de metalização a vácuo é especialmente projetado para EMI blindagem deposição de filme fino, que é amplamente utilizado em dispositivos de telecomunicações, computadores, notebooks, eletrônicos de consumo,Eletrodoméstico, produtos aeroespaciais e militares.
Os nossos clientes são: Sumgsung, Apple, Lenovo, Huawei fabricantes de eletrónica.
O diâmetro da câmara é de 1600 mm e a altura é de 1600 mm, podendo acomodar uma variedade de produtos.
Propriedades do filme de blindagem EMI
1) Espessura da película: 1,5 a 3 μm, dependendo das necessidades.

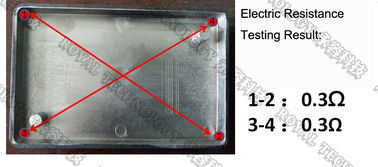

2) Resistência da película: (ohm) superior a 0,5Ω
3) Adesão: fita 3M810 > 5B
Processo de revestimento por filme de protecção EMI
4) Aço inoxidável de pulverização em corrente contínua
5) Deposição de cobre por evaporação térmica
6) Aço inoxidável de pulverização em corrente contínua, com cobertura completa sobre a camada de película de Cu.
Características do metalizador de proteção contra interferências eletromagnéticas
1) Estrutura de duas portas e velocidade de bombeamento rápida para uma elevada produtividade
2) Painel de tela sensível ao toque com comando PLC
3) Projeto de programas de software amigáveis para a humanidade para uma produção estável e de alta qualidade.
4) A elevada taxa de utilização do objectivo de pulverização assegura um baixo custo de produção.
5) Boa uniformidade e excelente adesão
6) Conceito de projeto avançado para um melhor desempenho para melhorar a eficiência da produção e a taxa qualificada.
7) Dispositivo de fonte de íons para limpeza de plasma e tratamento de atividade superficial para melhorar a adesão.
Vantagens da metalização a vácuo PVD:
Os acabamentos são depositados através de um processo ecológico e não poluente;
Alta eficiência e excelente uniformidade.
Produção em grande volume, baixo custo, solução ideal para a demanda de produção em massa.
Desempenho do revestimento EMI
Material de revestimento:Ni, Cr, Cu, aço inoxidável.
Espessura da película: 1,5 a 3 microns, dependendo das necessidades.
Resistência da película: (ohm) superior a 0,5Ω
Adesão: fita 3M810 > 5B
Tipo:
Especificações técnicas:
1Pressão de vácuo final: superior a 5,0 × 10-6Torr.
2Pressão de vácuo de funcionamento: 1,0 × 10- QuatroTorr
3. Tempo de bombeamento: de 1 atm para 1,0 × 10- QuatroTorr≤5 minutos (temperatura ambiente, câmara seca, limpa e vazia)
4Material metalizante (evaporação): aço inoxidável, cobre
5Modelo de funcionamento: automático completo/semiautomático/manual
A máquina de revestimento a vácuo contém o sistema completado chave listado abaixo:
1Câmara de vácuo
1.1 Tamanho: Diâmetro interno 1600 mm
Altura interna: 1600 mm
Altura útil: 1265 mm
Altura total: 1420 mm
1.2 Materiais: Câmara de vácuo SUS304
Portas e flanges SUS304
Estrutura de reforço da câmara: aço leve SS41, com tratamento de superfície de acabamento pintado.
Chassi de câmara SS41 de aço leve com tratamento de superfície de acabamento pintado.
1.3 Escudo de pulverização e evaporação: SUS304
1.4 Janela de visão: nas portas das câmaras
1.5 Válvula de ventilação de câmara de vácuo (incluindo silenciador)
1.6 Porta: material SUS304 Diâmetro 1600 mm Altura interna: 1600 mm
1.7 Sistema de accionamento de deposição: accionamento central máximo 1400 mm*1265 mm
1.8 Motor de condução: 1/2 CV
1.9 Potência de evaporação: 1 conjunto por porta
Potência de pulverização em CC: 1 conjunto
Dimensão do catodo de pulverização: 125*1400 mm
2Sistema de bombeamento de vácuo de rouxagem
2.1 Bomba de vácuo rotativa de válvulas, fechada a óleo - Leybold
a) Velocidade de bombeamento: 640 m3/h
2.2 Bomba de raízes - Leybold
a) Velocidade de bombeamento:4400 m3/h
2.3 Válvula de vácuo de esgoto: modelo pneumático
2.4 Tubulação a vácuo: 6 ̊ e 8 ̊ material SUS304
2.5 válvula de ventilação a vácuo: modelo eletromagnético 3/8
3Sistema de bombeamento a vácuo elevado
3.1 Bomba de difusão de óleo: RTDP-36
a. Velocidade de bombeamento: 40000 l/s
b. Pressão de vácuo final: superior a 10-7Torr.
c. Potência de aquecimento: 3 fases, 21 kW.
Consumo de óleo: 9 litros
3.2 Trapaça de frio: 36 ̊, refrigeração por água contra o fluxo de óleo
3.3 Válvula de vácuo elevado: pneumática
3.4 Válvula de linha da frente: pneumática
4Sistema elétrico de controlo e operação
4.1 Circuito principal: interruptor sem fusível, interruptor eletromagnético,
C/T em série
4.2 Potência de evaporação
4.3 Sistema de controlo da evaporação
4.4 Potência de pulverização, modelo CC
4.5 Sistema de controlo: PLC +Touch Screen Automático/Manual
4.6 Sistema de operação: Ecrã táctil + ecrã
4.7 Sistema de medição da pressão no vácuo
Medidor de vácuo: Leybold Center 2 ¢ 1 conjunto
Medidor de alcance total: 760 Torr ~ 10-7Torr 1 conjunto
4.8 Sistema de alarme
Pressão do ar comprimido é inferior: som de alarme
Fluxo de água de arrefecimento é menor: alarme
Falha de funcionamento: som de alarme
4.9 Indicador de carga de potência: indicador de tensão e de corrente de carga
5Subsistema
5.1 Sistema de controlo da válvula de ar comprimido
5.2 Sistema de água de arrefecimento: tubo de escoamento de água e sistema de válvulas de interrupção
5.3 Polifria (-120~-145°C) Criopompa 1 conjunto
Modelo: MaxCool-2500L
Carga máxima: 2500 W
Velocidade de bombeamento: 14000L/s.
6Sistema de deposição
6.1 Fonte de pulverização
a. Alvo de pulverização ∙ 125 mm*1400 mm* 12~14 mm - 1 conjunto
b. Obturador ¢ 1 conjunto
c. Controlador de caudal de massa: gás Ar ¢ 1 conjunto
d. Fornecimento de energia de pulverização: CC 60KW 1 conjunto
6.2 Fontes de evaporação
a. Fontes de evaporação de tungsténio
b. Fornecimento de energia por evaporação: 20 kVA.
c. Dispositivo de fonte iónica e fonte de alimentação
Ar comprimido: 5 a 8 kg/cm2
Água de arrefecimento: temperatura de água: 20°C a 25°C, 200 litros/minuto,
Pressão de água: 2 a 3 kg/cm2
Potência: 3 fases 380V 50Hz ((60Hz), 160kVA
Área de instalação: (L*W*H) 6500*5500*2700mm
Esgoto: ventilação para bombas mecânicas
Esforçamo-nos por conceber e desenvolver os processos de revestimento mais adequados para diferentes peças 3D, que satisfaçam os requisitos de produção dos nossos clientes.Então nós fornecemos soluções de revestimento total para revestimento EMI.
Se o sistema de revestimento personalizado for necessário, por favor compartilhe seus pensamentos e ideias com nossa equipe e envie suas especificações de produtos, trabalharemos juntos para resolver as melhores soluções.
EMI Coating Service está disponível, a máquina de revestimento EMI
Por favor, entre em contato conosco para mais especificações, a Royal Technology tem a honra de lhe fornecer soluções totais de revestimento.
