| Nome da marca: | ROYAL |
| Número do modelo: | RTAC8000 |
| MOQ: | 1 conjunto |
| preço: | negociável |
| Condições de pagamento: | L/C, D/A, D/P, T/T |
| Capacidade de abastecimento: | 5 jogos por mês |
As grandes folhas e tubulações de aço inoxidável horizontais limpam a unidade do revestimento de vácuo da decoração das folhas da máquina do chapeamento do íon/SS

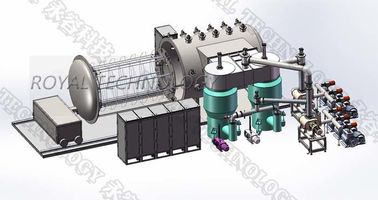

A grande máquina horizontal do chapeamento do vácuo do Multi-arco do tamanho é projetada exclusivamente para as grandes folhas e tubulações de aço inoxidável, revestimento das cores da decoração das mobílias PVD.
O tamanho da câmara é até o diâmetro 2000 * L 8000mm, que pode revestir a tubulação de aço inoxidável a mais longa até 7000mm.
Grandes especificações horizontais da máquina de revestimento do vácuo do Multi-arco do tamanho
| 1. Câmara | Estrutura cilíndrica | abertura do Dianteiro-lado, de aço inoxidável (S304), espessura: (14+6) milímetros, processo do desenho do fio de metal na superfície. Método refrigerando: água, parcialmente duplas camada. | 3. Sistema do controle & da operação | Écran sensível de PLC+Color + auto Semi-auto/manualmente | |||||||
| Pressão final | Pa 7.0×10-4 (sem câmara carregando, vazia na temperatura ambiente) | Interruptores de segurança numerosos para proteger os operadores e o equipamento (água, etc. atual) | |||||||||
| Escape | Melhore do que 0.67Pa em 1 hora após desligarem a máquina quando até a pressão final | Automatização & controle de processo; Processos e registro de dados de funcionamento das receitas | |||||||||
| Tempo de Pumpdown | De 1 atm a 5.0x10-3Pa<15mins> | Plataforma de registro do administrador | |||||||||
| Tamanho interno | φ2000×8000 (H) milímetro | Auto-gerencio fora do sistema | |||||||||
| 2. Sistema do depósito do revestimento | Sistema rotatório | Sistema de condução planetário (para as tubulações) - (φ1300*7000mm) sistema de condução central às chapas de aço. (φ1600*7000mm) | 4. As utilidades fornecem (fornecido pelo usuário) | Cópia do pé | (L1600mmm*W9000mm*H3200mm) | ||||||
| Especificações da cremalheira | Máximo Carcaça Carga: 1000KG; Velocidade: 0-8 projeto exclusivo (ajustável) do RPM por Vakia para assegurar o formity e a estabilidade dos revestimentos. | Fonte de água | 1.Water 1) Consumo de água: 0.2-0.3MPa/CM2 2) Volume de água: ≥10L/min 3) Temperatura da água: ≤25℃ | ||||||||
| Bombas de vácuo | bomba de pistão giratória da aleta 6x (mecânica) bomba de vácuo giratória da aleta 2x (guardar) bomba de vácuo de raizes 2x bomba de difusão 4x |
Fonte de alimentação | 3 fases 4 linhas, AC380V±5% 50HZ; Fio à terra: <3Ω | ||||||||
| Fontes do depósito | Arco circular dirigido catódico: 60 grupos, dimensões: projeto exclusivo de φ100×40mm por Vakia |
Gás reativo | O2, AR, N2, C2H2, (>99.99%) | ||||||||
| Fonte diagonal de Votage | 72KW | Compressor de ar | ≥7.5P, 0.6~0.7MPa, 6-8 kg/cm2 | ||||||||
| Aquecimento | até 250℃ (da temperatura ambiente lavre o ℃ 200, menos do que 15minutes) | Areje o recipiente | ³ de ≥2m | ||||||||
| Portador da carcaça | para o revestimento da folha; outros suportes da carcaça forneceram pelos clientes baseados em produtos diferentes. | Torre refrigerando & tanque de água | 50T, 180L/min @ 10 - 25 ℃, 0.2~0.3MPa, 5kg/cm2 (minuto) | ||||||||

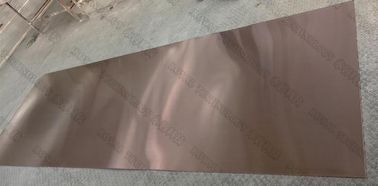

Cores de escovadela do ouro de PVD

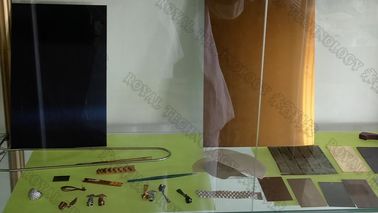

Cor do azul de PVD
Contacte-nos por favor para mais especificações, tecnologia real é honrado para fornecer-lhe soluções totais do revestimento.
