| Nome da marca: | ROYAL |
| Número do modelo: | RTSP1400 |
| MOQ: | 1 conjunto |
| preço: | negociável |
| Condições de pagamento: | L/C, D/A, D/P, T/T |
| Capacidade de abastecimento: | 10 conjuntos por mês |
Máquina de metalização a vácuo de espelhos de automóveis / Sistema de metalização a vácuo de espelhos de automóveis de alumínio e cromo
Introdução à máquina de metalização de espelhos de carro
A máquina tem 2 técnicas: fonte de evaporação térmica e fonte de catodos de pulverização de magnetrão.
A pulverização por magnetrão é um processo de revestimento por plasma pelo qual o material de pulverização é ejetado devido ao bombardeio de íons na superfície alvo.A câmara de vácuo da máquina de revestimento PVD é preenchida com um gás inerteAplicando uma alta tensão, uma descarga de brilho é criada, resultando em aceleração de íons para a superfície alvo e um revestimento de plasma.Os íons argônio ejetarão materiais de pulverização da superfície alvo (pulverização), resultando numa camada de revestimento pulverizada nos produtos na frente do alvo
A fonte de evaporação térmica é um filamento de tungstênio para evaporação Cr ou Al e obter uma camada de cromo/alumínio no vidro para formar espelhos de alta reflexão.
Geralmente, pulverização por magneto para pulverizar o cromo, materiais de aço inoxidável; Al e Cu são depositados com fontes de evaporação térmica.

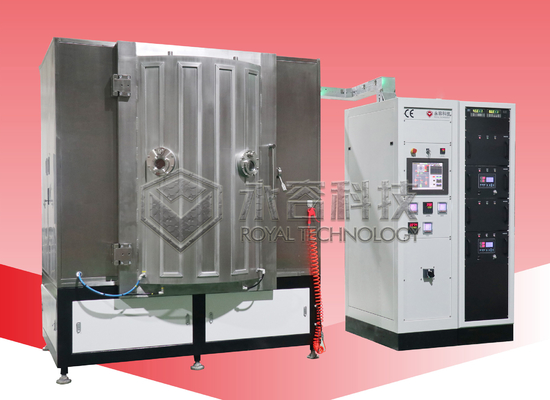

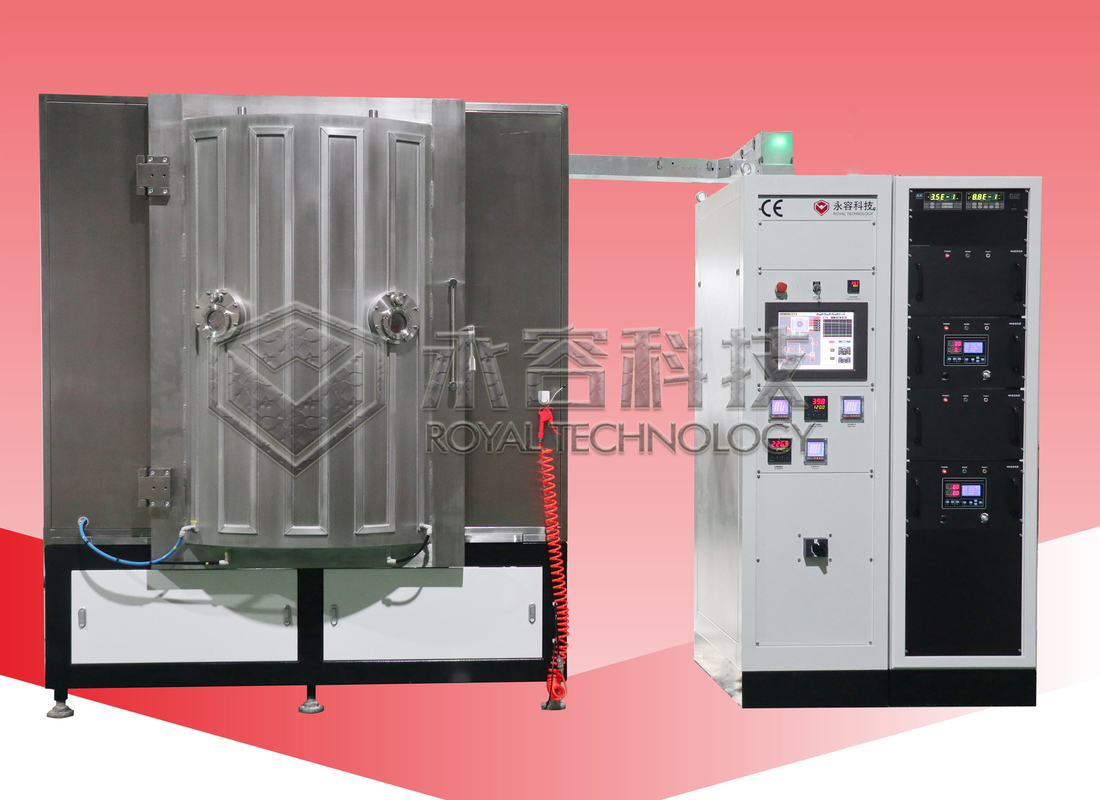

Características da máquina de metalização a vácuo do espelho do carro
1A câmara de vácuo é uma estrutura de porta única de tipo vertical feita de aço inoxidável.
2O sistema de vácuo é composto por uma bomba mecânica, uma bomba de raízes e uma bomba de difusão.
3Sistema de revestimento para 10 a 28 arcos ou 1 a 4 arcos de coluna ou plano.
4Fonte de energia de alta potência.
5O sistema de inflação possui 1 a 4 conjuntos de instrumentos de controlo do caudal de massa e um visor de caudal de gás.
6O sistema de controlo eléctrico está equipado com alarmes sonoros e luminosos para sobrecarga do circuito, cortes de água e de ar.
7O sistema de controlo (touch screen + PLC) exibe parâmetros detalhados em tempo real e controla todo o processo de produção de forma totalmente automática no modo de funcionamento automático.
Modelos de máquinas de metalização a vácuo de espelhos de automóveis
| Sistema/modelo | RTEP1200-SPDC | RTEP1400-SPDC | RTEP1600-SPDC | |
| Tamanho da câmara | Diâmetro | 1200 mm | 1400 mm | 1600 mm |
| Altura | 1400 mm | 1600 mm | 1800 mm | |
| Principal Desempenho |
Pressão extrema | 10-4Pa | ||
| Pressão de operação | De 1 ATM para 5x10-5 Pa em 15 minutos (sem carga) | |||
| Visualização de Windows | Conjunto | 1 | ||
| Número de Filamentos |
Pcs | 18 a 22 anos | 20 ~ 24 | 20 ~ 26 |
| Bombagem Sistema |
Grau anterior bomba |
70 L/S | 150 L/S | 150 L/S |
| Bomba de raízes | 600 L/S | 1200 L/S | 1200 L/S | |
| Bomba de difusão | 17500L/S | 30000L/S | 60000L/S | |
| Bomba de retenção | 30 L/S | |||
| Sistema de monitorização de camadas | Monitor de cristal | Sensor único/cabeça de sensor de seis peças | ||
| Medidor de vácuo | 1 ATM ~ 10-4 Pa | |||
| Caixa de controlo | Conjunto | 1 | ||
| Evaporação Fornecimento de energia |
30 kW | 35 kW | 50 kW | |
| Alvo de pulverização | Pcs | 2 ~ 4 | ||
| Evaporação Fornecimento de energia |
RF ou DC | |||
| Operação do sistema | Automático/Manual | |||
| Água de arrefecimento taxa de fluxo |
100 L/min | 120 L/min | 150 L/min | |
| Alto vácuo Válvula |
24 polegadas | 36 polegadas | 36 polegadas | |
| Válvula de desgaste | 15 cm | 15 cm | 8 polegadas | |
| Válvula de linha dianteira | 15 cm | |||
| Válvula de vazamento | 2 polegadas | |||
| Válvula de retenção (opção) |
1 polegada | |||
| Torre de arrefecimento | 15 RT (Pressão da água: 4 kg/ cm2; queda de pressão: 2 kg/ cm2) | |||
| Água de arrefecimento | A entrada: 18°C; a saída: 25°C; a norma: 20±1°C | |||
| Sistema de controlo elétrico | PLC | |||
| Potência total Requisito |
75 kW | 85 kW | 95 kW | |
| Meio Ambiente Requisito |
Classe 100.000 Sala limpa; Pavimento epoxi; Ar condicionado; Temperatura 25±3°C; HUM50±10 | |||
A Royal Technology fornece todo o plano de fabricação de espelhos de carro, desde o corte de vidro, limpeza, dobra, revestimento até a montagem do processo final.
Por favor, entre em contato conosco para mais especificações, a Royal Technology tem a honra de lhe fornecer soluções totais de revestimento.
