Unidade térmica do revestimento da evaporação da lata da lata PVD, equipamento do depósito de vácuo do Sn PVD

                   Revestimento do Sn PVD da lata, depósito de vácuo da evaporação da lata para impedir o Oxidization

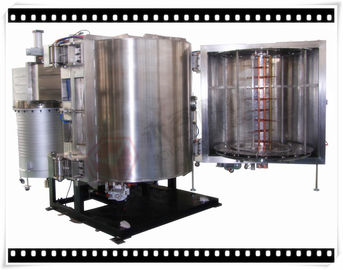

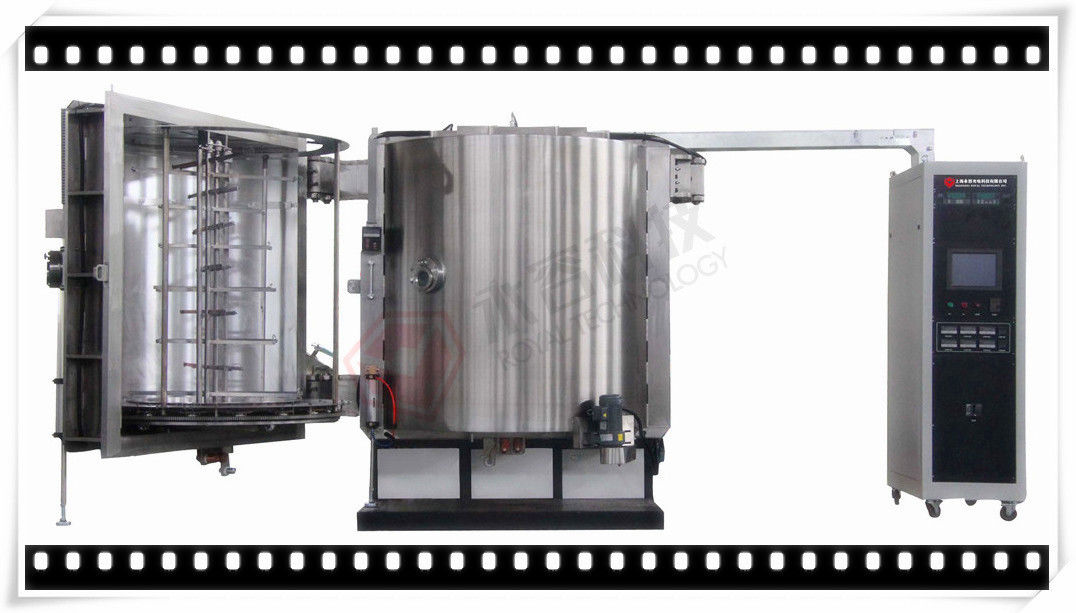

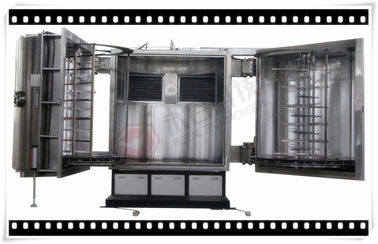

                                            vácuo 2-Door vertical que metaliza o equipamento

Sumário:

2 o vácuo vertical da porta PVD que metaliza a máquina RTEP1616 é um modelo estandardizado desenvolvido em 8 anos há. O Coater térmico da evaporação do vácuo é amplamente utilizado na indústria automóvel, refletores automotivos da iluminação, cromagem do logotipo do carro; os produtos audio e vários da estrutura 3D gostam: câmeras, computadores, telefones espertos, pulsos de disparo e relógios, brinquedos e produtos ostentando, utensílios de mesa, mercadorias sanitários, indústria médica, filme de TPU, de ABS, de PC, de PP, de PVC, de ANIMAL DE ESTIMAÇÃO, nylon, liga do metal, vidro, cerâmica, etc.

Tecnologia:

Processo “evaporação resistente de PVD (depósito de vapor físico) que deposita” como uma tecnologia avançada do revestimento para substituir o método de tratamento de superfície degalvanização tradicional. As fontes da evaporação: com filamento do tungstênio, cesta, barcos e cadinho etc. pelo aquecimento resistente direto aos materiais de depósito que têm um ponto mais de baixa temperatura de fusão do que o metal do tungstênio: Al/Cr/Ag/Cu prende etc.

1. Revestimentos decorativos: ABS, PP, PC, ANIMAL DE ESTIMAÇÃO, PMMA para depositar um filme fino, reflexivo, metálico altos como o revestimento em brinquedos, forma e para consumir acessórios da joia, decorações da árvore de Natal, bolas, botões, sapatas, espelhos.
2. revestimentos funcionais: camada protetora: Revestimentos ZrO2 nas lâminas para a isolação térmica, o AlxOx, camadas de HMDSO, o IEM & NCVM protetores na eletrônica.
3. revestimentos do sistema ótico: Revestimento de antirreflexo (filme do AF), filtro ótico, filtro da separação de cor, telescópio, periscópio, microscópio e câmara digital.

Vácuo de PVD que metaliza vantagens:

Os revestimentos são depositados usando um processo verde a favor do meio ambiente;
Cores altamente reflexivas, brilhantes e brilhantes;
Produção do volume alto, baixo custo, solução ideal para a procura da produção em massa.

Tipo:

• Orientação vertical, cilindro, estrutura de 2 portas, abertura dianteira.

Características de projeto:

• máquina da estrutura 2-door para operações de uma carga do independente, a rendimento elevado

• Projeto robusto da estrutura e configurações de alta qualidade

• Sistema da operação do PLC + do tela táctil, inteiramente automaticamente controle de /Manually
• Sistema rápido da evacuação do vácuo
• Estrutura de gerencio exclusivamente projetada do carrossel para a carga/carregamento fáceis
• Acesso fácil ao ambiente de trabalho para a manutenção

Especificações técnicas:

• Desempenho

1. Pressão final do vácuo: melhore do que os Torr 5.0×10-6.

2. Pressão de funcionamento do vácuo: Torr 1.0×10-4.

3. Tempo ocioso da máquina de bombeamento: de 1 atm aos minutos de 1.0×10-4 Torr≤3 (a temperatura ambiente, seca, limpa e esvazia a câmara)

4. Metalizando o material (evaporação): Al, Cr, Sn, si, SS, Cu… etc.

5. Modelo de funcionamento: Automaticamente /Semi-Auto/ completo manualmente

• Estrutura

A máquina de revestimento do vácuo contém o sistema da chave terminado alistado abaixo:

1. Câmara de vácuo
1,1 tamanho: Diâmetro interno 1600mm

Altura interna: 1600mm

1,2 material: Câmara de vácuo SUS304 (aço SS41 suave para a opção)

Porta e flanges SUS304 (aço SS41 suave para a opção)

A câmara reforça a estrutura: Aço SS41 suave, com tratamento de superfície de terminação pintado.

Aço suave do chassi SS41 da câmara com tratamento de superfície de terminação pintado.

1,3 protetor da evaporação: SUS304

1,4 janela da vista: na porta da câmara

1,5 válvula de ventilação da câmara de vácuo (que inclui o silenciador)

1,6 porta: Material SUS304

2. Sistema de bombeamento do vácuo de Rouhging (pacote da bomba do revestimento protetor)

3. Sistema de bombeamento do vácuo alto (bomba de difusão + dispositivo da armadilha fria)

4. Tela táctil bonde do sistema PLC+ do controle e da operação

4,1 circuito do cano principal: interruptor do disjuntor do Nenhum-fusível, interruptor eletromagnético, tipo de C/T em série

4,2 poder da evaporação: 35kVA

4,3 sistema de controlo da evaporação

4,4 sistema da operação: Tela táctil + PLC, controle da receita e registro de dados, auto parada programada, auto evacuação, auto revestimento

4,5 sistema de medição da pressão do vácuo

Calibre de vácuo: Pirani + encerrando o calibre

Calibre do par termoelétrico: 760 Torr ~ Torr 5*10-4

4,6 sistema de alarme: Pressão de ar comprimido, volume de água refrigerando, Mis-operação

4,7 indicador da carga do poder: Indicador da tensão e indicador da corrente da carga

5. sistema do depósito

5,1 fonte da evaporação do filamento do tungstênio

5,2 materiais térmicos da evaporação: fios, anéis, hastes etc.

6. Subsistema

6,1 sistema de controlo comprimido da válvula do ar

6,2 abastecimento de água refrigerando: Sistema da válvula da tubulação e do interruptor do volume de água

6,3 ribeiros Cryopump de Polycold (- 120~-145℃) para a opção.

• Disposição de Metalizer do vácuo RTEP1616

• Ambiente de trabalho

Ar comprimido: 5~8kg/cm2

Água refrigerando: Água-Na temperatura: 20~25℃, 200 litros/minuto,
Água-Na pressão: 2~3 kg/cm2,

Poder: 3 fase 380V 50Hz (60Hz), 140kVA

Área da instalação: (L*W*H) 6500*5500*2700mm

         Exaustão: Respiradouro para as bombas mecânicas

O outro vácuo 2-Door vertical que metaliza modelos do equipamento:

Contacte-nos por favor para mais especificações, tecnologia real é honrado para fornecer-lhe soluções totais do revestimento.
