Eletro interferência magnética (EMI) que protege Metalizer
Sumário:

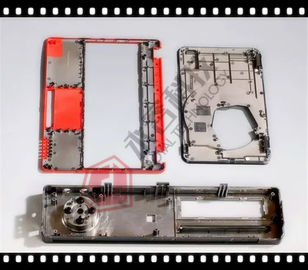

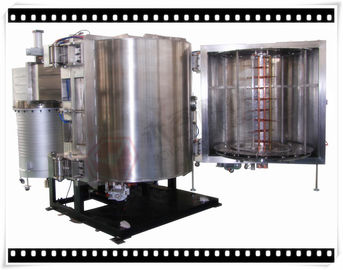

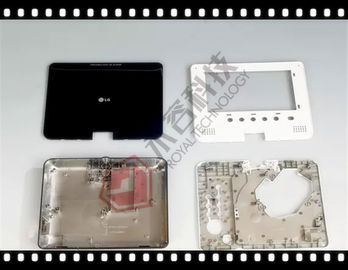

O vácuo de RTEP1616-SP que metaliza a máquina é projetado especialmente para o IEM que protege o depósito do filme fino e do fillm de NCVM, que amplamente utilizado em dispositivos da telecomunicação, em computadores, em cadernos, em produtos eletrónicos de consumo, nos artigos do aparelho eletrodoméstico, os aeroespaciais e os militares.
Nossos clientes são: Sumgsung, Apple, Lenovo, eletrônica de Huawei fabrica.
O diâmetro 1600mm do tamanho da câmara e a altura 1600mm podem acomodar uma variedade de produtos.
IEM que protege propriedades do filme
1) Espessura de filme: 1,5 ~ 3 mícrons dependem da exigência.
2) Resistência do filme: (ohm) melhor do que 0.5Ω
3) Adesão: fita 3M810 > 5B
IEM que protege o processo do revestimento do filme
4) Engasgar da C.C. de aço inoxidável
5) Depósito de cobre pela evaporação térmica
6) C.C. que engasga a tampa de aço inoxidável, completa na camada do filme do Cu.
Eletro interferência magnética que protege características de Metalizer

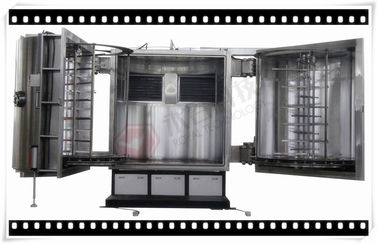

1) estrutura 2-door e velocidade de bombeamento rápida para uma produtividade alta
2) Painel amigável de funcionamento do tela táctil com controle do PLC
3)Projeto de programa do software da humanidade para a produção estável e de alta qualidade amigáveis.
4) A taxa de utilização alta do alvo engasgar assegura uns baixos custos de gastos de fabricação.
5) Boa uniformidade & adesão excelente
6) Conceito de projeto avançado para que um desempenho melhor aumente a eficiência da produção e a taxa qualificada.
7) Dispositivo da fonte de íon para que o tratamento da atividade da limpeza e da superfície do plasma melhore a adesão.
Vácuo de PVD que metaliza vantagens:
Os revestimentos são depositados usando um processo verde a favor do meio ambiente, poluição livre;
Eficiência elevada e uniformidade excelente.
Produção do volume alto, baixo custo, solução ideal para a procura da produção em massa.
Tipo:
Especificações técnicas:
1. Pressão final do vácuo: melhore do que os Torr 5.0×10-6.
2. Pressão de funcionamento do vácuo: Torr 1.0×10-4
3. Tempo ocioso da máquina de bombeamento: de 1 atm aos minutos de 1.0×10-4 Torr≤5 (a temperatura ambiente, seca, limpa e esvazia a câmara)
4. Metalizando o material (evaporação): De aço inoxidável, cobre
5. Modelo de funcionamento: Automaticamente /Semi-Auto/ completo manualmente
A máquina de revestimento do vácuo contém o sistema da chave terminado alistado abaixo:
1. Câmara de vácuo
1,1 tamanho: Diâmetro interno 1600mm
Altura interna: 1600mm
Altura útil: 1265mm
Altura total: 1420mm
1,2 materiais: Câmara de vácuo SUS304
Porta e flanges SUS304
A câmara reforça a estrutura: Aço SS41 suave, com tratamento de superfície de terminação pintado.
Aço suave do chassi SS41 da câmara com tratamento de superfície de terminação pintado.
Protetor engasgar e de evaporação de 1,3: SUS304
1,4 janela da vista: em portas da câmara
1,5 válvula de ventilação da câmara de vácuo (que inclui o silenciador)
1,6 porta: SUS304 altura interna material do diâmetro 1600mm: 1600mm
1,7 sistema de condução do depósito: Máximo de condução central 1400mm*1265mm
1,8 motor de comando: 1/2HP
1,9 poder da evaporação: 1 grupo/porta
C.C. que engasga o poder: 1 grupo
Engasgando o tamanho do cátodo: 125*1400mm
2. Sistema de bombeamento do vácuo de Rouhging
2,1 bomba de vácuo giratória selada óleo da aleta - Leybold
a: Velocidade de bombeamento: ³ /hr de 640 m
2,2 bomba das raizes - Leybold
a: Velocidade de bombeamento: ³ /hr de 4400 m
2,3 válvula de vácuo Roughing: modelo pneumático
2,4 linha tranquila do vácuo: 6" & 8" material SUS304
2,5 válvula de ventilação do vácuo: 3/8" modelo eletromagnético
3. Sistema de bombeamento do vácuo alto
3,1 bomba de difusão do óleo: RTDP-36
a. Velocidade de bombeamento: 40000L/S
b. Pressão final do vácuo: melhore do que 10-7 Torr.
c. Poder do aquecimento: 3Phase, 21KW.
d. Consumo de petróleo: 9 litros
3,2 armadilha fria: 36", refrigerar de água contra a parte traseira do córrego do óleo
3,3 válvula de vácuo alto: pneumático
3,4 Frente-linha válvula: pneumático
4. Sistema bonde do controle e da operação
4,1 circuito do cano principal: interruptor do disjuntor do Nenhum-fusível, interruptor eletromagnético,
Tipo de C/T em série
4,2 poder da evaporação
4,3 sistema de controlo da evaporação
4,4 engasgando o poder, modelo da C.C.
4,5 sistema de controlo: Automóvel da tela do PLC +Touch/manualmente
4,6 sistema da operação: Tela táctil + exposição
4,7 sistema de medição da pressão do vácuo
Calibre de vácuo: Grupo do centro dois – 1 de Leybold
Calibre da série completa: 760 Torr ~ 10-7 Torr – 1 grupo
4,8 sistema de alarme:
A pressão de ar comprimido é mais baixa: som do alarme
O volume de água refrigerando é mais baixo: som do alarme
Mis-operação: som do alarme
4,9 indicador da carga do poder: Indicador da tensão e indicador da corrente da carga
5. Subsistema
5,1 sistema de controlo comprimido da válvula do ar
5,2 abastecimento de água refrigerando: Sistema da válvula da tubulação e do interruptor do volume de água
5,3 Polycold (- 120~-145℃) Cryopump – 1 grupo
Modelo: MaxCool- 2500L
Carga máxima:: 2500W
Velocidade de bombeamento: 14000L/S.
6. Sistema do depósito
6,1 engasgando a fonte
a. Engasgando o alvo de” grupo 125mm*1400mm* 12~14mm - 1
b. Obturador – 1 grupo
c. Controlador do fluxo maciço: A AR intoxica – 1 grupo
d. Engasgando a fonte de alimentação: C.C. 60KW – 1 grupo
6,2 fontes da evaporação
a. Fontes da evaporação do tungstênio
b. Fonte de alimentação da evaporação: 20kVA
c. Dispositivo da fonte de íon e fonte de alimentação
7. Ambiente de trabalho
Ar comprimido: 5~8kg/cm2
Água refrigerando: Água-Na temperatura: 20~25℃, 200 litros/minuto,
Água-Na pressão: 2~3 kg/cm2
Poder: 3 fase 380V 50Hz (60Hz), 160kVA
Área da instalação: (L*W*H) 6500*5500*2700mm
Exaustão: Respiradouro para as bombas mecânicas
Nós fomos esforçamo-nos projetar e desenvolver os processos os mais apropriados do revestimento para as peças 3D diferentes, que cumprem nossas exigências da produção do cliente. Assim nós fornecemos soluções totais do revestimento para o revestimento do IEM.
Se o sistema de revestimento personalizado é exigido, compartilhe por favor de seus pensamentos e ideias com nossa equipe e submeta suas especificações de produtos, nós trabalhará junto para classificar para fora as melhores soluções.
Contacte-nos por favor para mais especificações, tecnologia real é honrado para fornecer-lhe soluções totais do revestimento.
