Máquina liga de zinco, de bronze do chapeamento de ouro dos instrumentos da escrita, ouro da lata da pena, equipamento do chapeamento do ouro PVD do ZRN
General Infomration:
A máquina do chapeamento do íon de PVD é uma eficiência elevada e 100% tratamentos de superfície completamente a favor do meio ambiente, que gerenciam várias cores nos produtos por alvos contínuos do metal e por gás reativos.
A máquina de revestimento catódica do vácuo do arco do vácuo alto tem características do depósito rápido, taxa alta da ionização, adesão forte, gotas menos vantagens.
A fonte de alimentação catódica do arco tem C.C. e modelos pulsados, corrente estável do arco; controle atual exato com baixo overshoot.
As séries de RTAC limpam a máquina do chapeamento do íon da decoração da máquina/metal do chapeamento do íon do arco usada principalmente aos filmes do metal e ao metal depositvarious - ligue revestimentos, filmes da múltiplo-camada.

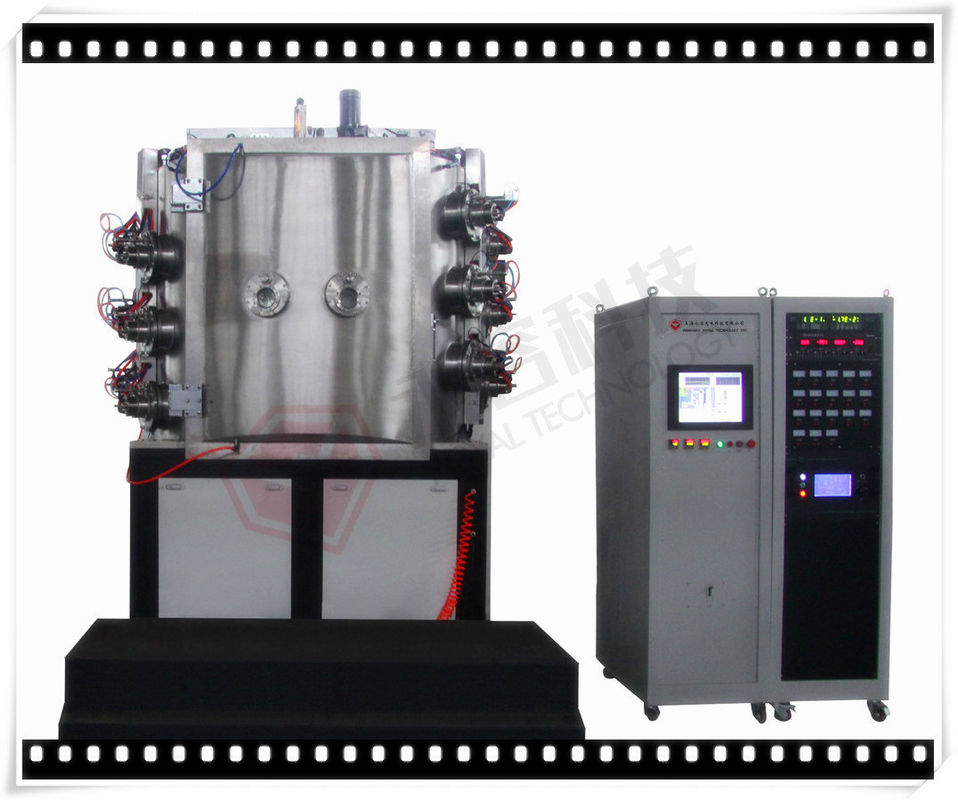

2.1. Estrutura: câmara do depósito, bombas de vácuo, fontes do arco, eixo & jaque, estrutura dos gabaritos, aquecimento & refrigerar, água & gás (distribuição), controle & sistemas bondes etc. da operação.

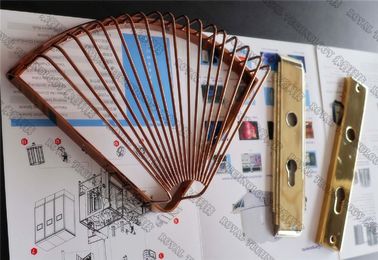

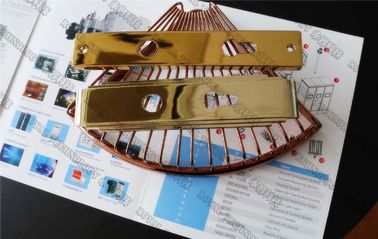

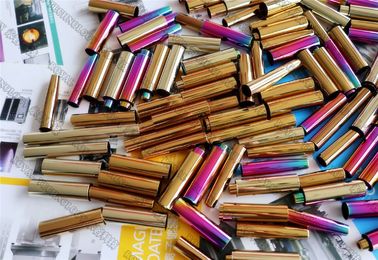

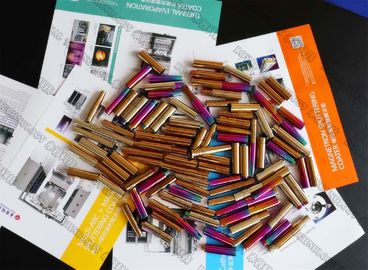

2.2. Cores do revestimento: o ouro, preto, marrom, cinza, cromo colore etc.
2.3. Propriedades dos revestimentos: Lata, tique, ZRN, CrN, TiAlN, com cores brilhantes, adesão forte & proteção excelente do risco, taxa de depósito rápida, boa difração.
Os modelos padrão
Modelo |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||||
Tamanho interno da câmara | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||||
Tipo da fonte de alimentação | Fonte de alimentação do arco, fonte de alimentação do filamento, fonte de alimentação diagonal do pulso | ||||||||||
Estrutura da câmara de vácuo | Estrutura de porta da rua vertical, sistema de exaustão traseiro do ar e câmara refrigerando de água da dupla camada | ||||||||||
Material da câmara de vácuo | 304/316L de aço inoxidável | ||||||||||
Vácuo final | 6.0x10-4Pa (câmara descarregando, limpa, de secagem) | ||||||||||
Velocidade de bombeamento do vácuo | da atmosfera aos minutos de 8.0*10-3Pa ≤15 | ||||||||||
Sistema de bombeamento do vácuo | Bomba de difusão ou bomba molecular + bomba das raizes + bomba mecânica + guardando a bomba (o modelo específico pode ser selecionado de acordo com exigências de cliente) |
||||||||||
Fonte do arco | 6 unidades ou 8 unidades |
8 unidades ou 10 unidades |
10 unidades ou 12 unidades |
14 unidades ou 16 unidades |
16 unidades ou 18 unidades |
||||||
Fonte de alimentação diagonal | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
Conduzindo o modelo | Revolução e rotação planetárias, regulamento variável da velocidade da frequência (verificável e ajustável) |
||||||||||
Sistema de aquecimento | Verificável e ajustável da temperatura ambiente a 450°C (Controle de temperatura do PID) |
||||||||||
MFC | 3-path ou sistema de controle e de exposição de fluxo do gás do processo de 4 trajetos, sistema de gasificação automático seletivo | ||||||||||
Sistema de refrigeração | Modo refrigerando da circulação da água, torre de água refrigerando ou sistema de refrigeração industrial do refrigerador de água ou o profundo. (Fornecido por clientes) | ||||||||||
Modo de controle | Modo da integração, operação do tela táctil, controle manual/automático do PLC ou de computador | ||||||||||
Poder total | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
Alarme e proteção | O escassez de água do alarme, sobre a corrente e a sobretensão, circuito aberto e outras condições anormais das bombas, alvos e assim por diante e executa medidas de defesa relevantes e função do bloqueio bonde | ||||||||||
Área do equipamento | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
Outros parâmetros técnicos | Pressão de água ≥0.2MPa, temperatura da água ≤25°C, pressão de ar 0.5-0.8MPa | ||||||||||
Observações | A configuração específica do equipamento do revestimento pode ser projetada de acordo com exigências do processo de produtos do revestimento |
Contacte-nos por favor para mais especificações, tecnologia real é honrado para fornecer-lhe soluções totais do revestimento.
