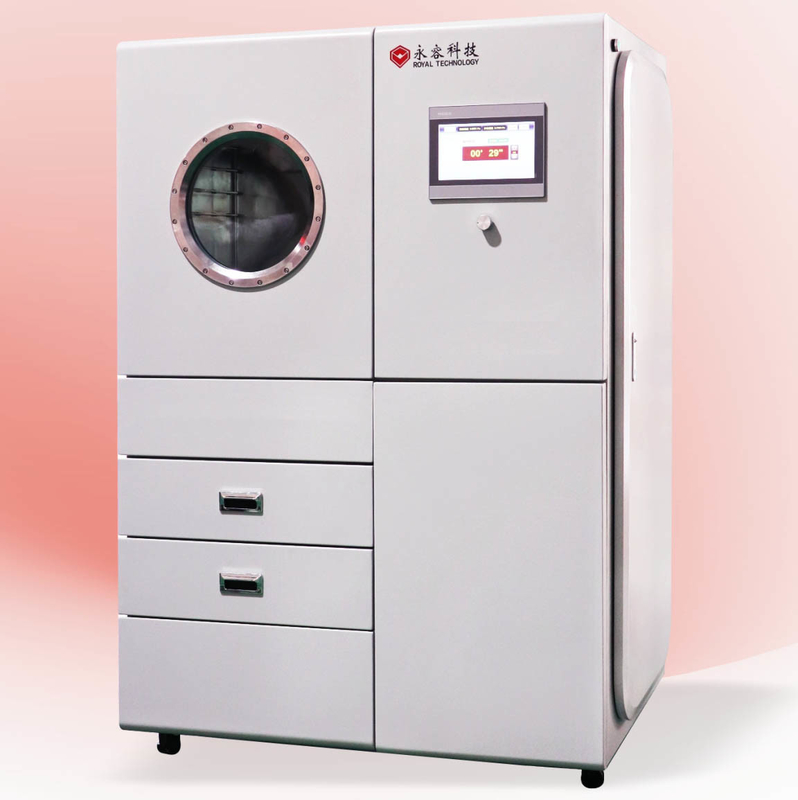

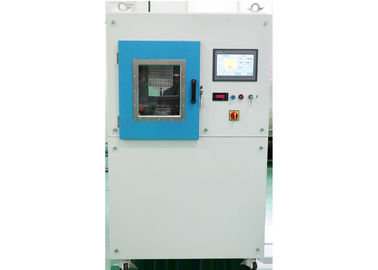

O sistema judicial do depósito do metal do vácuo é personalizado projetou e fez o exclusive para o equipamento da polícia. A tecnologia real passa 9 meses para coordenar com cliente, em seguida sobre 20 reuniões técnicas discussão e a alteração, a primeira máquina foi carregada finalmente no ano de 2018.
A vantagem e os benefícios:
1. Projeto portátil com pegada compacta
2. o sistema livre Água-refrigerando, o ambiente de trabalho exigido é somente energia elétrica: 1Ph, 220V 50Hz, 60A;
3. Grande porto da vista para inspecionar o processo da evaporação, com a janela de quartzo até 400mm;
4. Sistema de bombeamento poderoso do vácuo para o processo rápido do revestimento do ciclo: a bomba molecular do turbocompressor alto, disponível para monta em todo o sentido; equipado com o um de grande volume da bomba de aleta giratória de 2 fases.
5. Baixo custo running e baixo custo de manutenção.
6. Operação flexível baseada no dispositivo de HMI: processando a página, a página do registro da curva, página do alarme, manutenção pagina etc. Os dados que entram e porto da conexão de USB para transferir os dados de processamento.
Os materiais das partes do trabalho podem ser: o plástico, os metais, o aço, o polímero, o papel, os materiais da tela ou do vidro, o cartão de banco, o crime da arma etc. remendam.
Especificações técnicas
Desempenho
1. Pressão final do vácuo: melhore do que Pa 9.0*10-5;
4. Tempo ocioso da máquina de bombeamento: de 1 atm aos minutos de 9.0×10-3 Pa≤15 (a temperatura ambiente, seca, limpa e esvazia a câmara)
5. Fonte do depósito: Evaporação do filamento da placa do tungstênio
6. Modelo de funcionamento: Automaticamente /Semi-Auto/ completo manualmente
7. Materiais do depósito: Zinco, prata, ouro, alumínio etc.
Estrutura
A máquina de revestimento do vácuo contém o sistema da chave terminado alistado abaixo:
1. Câmara de vácuo
1,1 tamanho: Largura interna: 450mm, profundidade: 450mm
Altura interna: 500mm
1,2 material: Câmara de vácuo SUS304
Porta e flanges SUS304
A câmara reforça a estrutura: SUS304
Aço suave do chassi SS41 da câmara com tratamento de superfície de terminação pintado.
1,3 protetor da evaporação: SUS304
1,4 janela da vista: na porta da câmara, material de quartzo.
1,5 válvula de ventilação da câmara de vácuo (que inclui o silenciador)
2. Sistema de bombeamento do vácuo
Sistema de bombeamento do vácuo do Roughing: 2 grupo giratório da aleta pump-1 da fase
Sistema de bombeamento do vácuo alto: Grupo Pump-1 molecular do turbocompressor
tela táctil do sistema PLC+ do controle 3.Electrical e da operação
Circuito principal: interruptor do disjuntor do Nenhum-fusível, interruptor eletromagnético, tipo de C/T em série
4. Poder da evaporação - 1 grupo
5. Sistema de controlo da evaporação
5,1 sistema da operação: Tela táctil + PLC, controle da receita e registro de dados, auto parada programada, auto evacuação, auto revestimento
6. Sistema de medição
6,1 pressão do vácuo: Calibre de vácuo: Pirani + encerrando o calibre + calibre de vácuo da série completa
sistema 7.Alarm: Pressão de ar comprimido, volume de água refrigerando, Mis-operação;
Indicador da carga do poder: Indicador da tensão e indicador da corrente da carga
8. Sistema do depósito
8,1 fonte do depósito: Placa do tungstênio
8,2 material do depósito: Zinco, alumínio, prata, ouro
9. Ambiente de trabalho
9,1 fase monofásica, 220V 50Hz (60Hz), 5KW
9,2 área da instalação: (L*W*H) 2000*1000*2300mm
9,3 exaustão: Respiradouro para as bombas mecânicas
Contacte-nos por favor para mais especificações, tecnologia real é honrado para fornecer-lhe soluções totais do revestimento.
