| Nome da marca: | ROYAL |
| Número do modelo: | RTAC1800 |
| MOQ: | 18 grupos |
| preço: | negociável |
| Condições de pagamento: | L/C, D/A, D/P, T/T |
| Capacidade de abastecimento: | 22 grupos pelo mês |

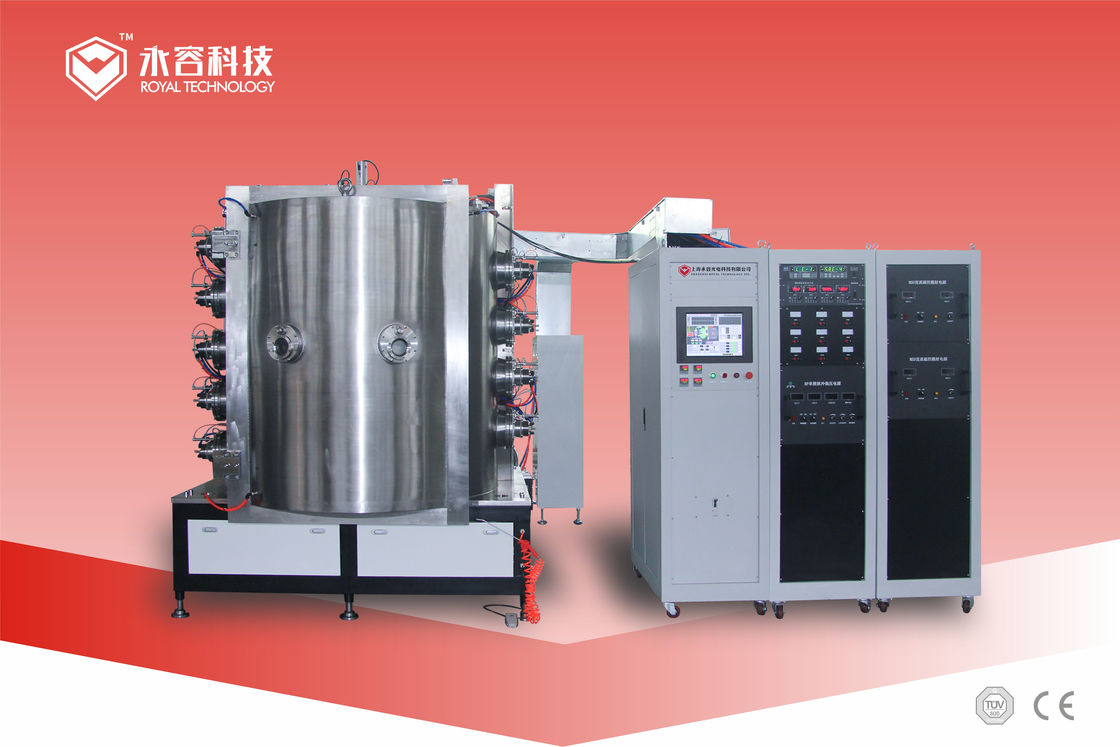

Características do equipamento de revestimento cerâmico PVD:
1. câmara de vácuo é vertical uma porta aberta, 304 fabricados em aço inoxidável, câmara de vácuo diâmetro interno de φ1400mm-Φ2000mm;
2- sistema de vácuo por bomba rotativa, bomba de raízes e bombas de difusão de óleo ou bomba molecular;
3O sistema de revestimento utiliza 1-2 magnetismo de frequência intermédia para controlar a fonte de energia de pulverização, tem 1-2 pares de magnetismo não equilibrado para controlar o alvo e tem 14-40 fontes de arco.
4Fonte de alimentação de desvio de pulso de alta eficiência;
5O sistema de gaseificação utiliza o caudalímetro de massa gasosa produzido no país ou importado, o caudalímetro de controlo (demonstração) do caudal de gás;
6O sistema de controlo eléctrico de instalação do circuito eléctrico sobrecarregado, corta o abastecimento de água, morre o dispositivo de alarme acústico-óptico;
7Sistema de controlo (touch-screen + PLC), exibição em tempo real de parâmetros detalhados, controlo totalmente automático de todo o processo de produção e parâmetros tecnológicos de memória automática.
Equipamento de revestimento PVD - RTAC1618 Especificações
| Modelo | RTAC1618 | ||
| Materiais | Aço inoxidável (S304) | ||
| Tamanho da câmara | Φ1600*1800 mm (H) | ||
| Sistema de bombagem | Bomba de vácuo de pistão rotativo (mecânica) | ||
| Bomba de vácuo rotativa (Holding) | |||
| Bomba de vácuo de raízes | |||
| Bomba de difusão | |||
| TECNOLOGIA | Revestimento iônico (fontes multi-arco) | ||
| Objetivos típicos | Cromo, Titânio, Zircônio, TiAl | ||
| GAS | Medidores de caudal de massa de gás (Ar, N2,) Argão, Nitrogénio | ||
| Controle | PLC ((Controller lógico programável) | ||
| Sistema de segurança | Numerosos bloqueios de segurança para proteger os operadores e os equipamentos | ||
| Frigorificação | Reciclar água de arrefecimento | ||
| Aquecimento | Aquecedor, até 300°C | ||
| Power Max. | 150 kW (aprox.) | ||
| Consumo médio de energia | 70 kW (aprox.) | ||
Equipamento de revestimento cerâmico PVDusa tecnologia de revestimento iônico para evaporar metais sólidos como o titânio,Cromo por fonte de arco catódico e condensar os metais ionizados na superfície do produto para gerar nano filme fino em ambiente de alto vácuoCom o gás reativo como o nitrogênio para gerar várias cores.
Outros tamanhos de máquina personalizados estão disponíveis com base nas dimensões especificadas do produto e na demanda de capacidade.
Modelo | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| Tamanho interno da câmara | 1000x800 mm | 1000x1200 mm | 1200x1500 mm | 1400x1600 mm | 1600x1600 mm | ||||||
| Tipo de alimentação | Fonte de alimentação de arco, fonte de alimentação de filamento, fonte de alimentação de desvio de pulso | ||||||||||
| Estrutura da câmara de vácuo | Estrutura vertical da porta da frente, sistema de escape de ar traseiro e câmara de arrefecimento por água de duas camadas | ||||||||||
| Material da câmara de vácuo | aço inoxidável 304/316L | ||||||||||
| Último vácuo | 6.0x10-4Pa (câmara de descarga, limpeza e secagem) | ||||||||||
| Velocidade de bombeamento a vácuo | da atmosfera a 8,0*10-3Pa ≤15 minutos | ||||||||||
| Sistema de bombeamento a vácuo | Bomba de difusão ou bomba molecular + Bomba de raízes + Bomba mecânica + Bomba de retenção (o modelo específico pode ser selecionado de acordo com as exigências do cliente) | ||||||||||
| Fonte de arco | 6 unidades ou 8 unidades | 8 unidades ou 10 unidades | 10 unidades ou 12 unidades | 14 unidades ou 16 unidades | 16 unidades ou 18 unidades | ||||||
| Fornecimento de energia por distorção | 20 kW/conjunto | 20 kW/conjunto | 30 kW/conjunto | 40 kW/conjunto | 50 kW/conjunto | ||||||
| Modelo de condução | Revolução e rotação planetária, regulação da velocidade de frequência variável (controlada e ajustável) | ||||||||||
| Sistema de aquecimento | Controlável e ajustável a partir da temperatura ambiente até 450°C (Regulamento da temperatura PID) | ||||||||||
| MFC | Sistema de controlo e exibição do fluxo de gás de processo de três ou quatro vias, sistema de gaseamento automático selectivo | ||||||||||
| Sistema de arrefecimento | Modo de refrigeração por circulação de água, torre de refrigeração de água ou refrigerador de água industrial ou sistema de refrigeração profunda (fornecido pelos clientes) | ||||||||||
| Modo de controlo | Modo de integração manual/automática, funcionamento por ecrã táctil, comando por PLC ou computador | ||||||||||
| Potência total | 30 kW | 35 kW | 45 kW | 60 kW | 75 kW | ||||||
| Alarme e protecção | Alarme de escassez de água, sobre corrente e sobre voltagem, circuito aberto e outras condições anormais de bombas, alvos, etc., e executar as medidas de proteção pertinentes e função de bloqueio elétrico | ||||||||||
| Área de equipamento | W2,5m*L3,5m | W3m*L4m | W4m*L5m | W4,5m*L6m | W5m*L7m | ||||||
| Outros parâmetros técnicos | Pressão da água ≥ 0,2 MPa, temperatura da água ≤ 25°C, pressão do ar 0,5-0,8 MPa | ||||||||||
| Observações | A configuração específica do equipamento de revestimento pode ser concebida de acordo com os requisitos de processo dos produtos de revestimento | ||||||||||

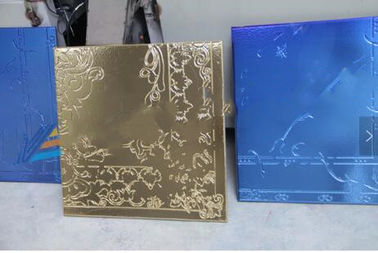

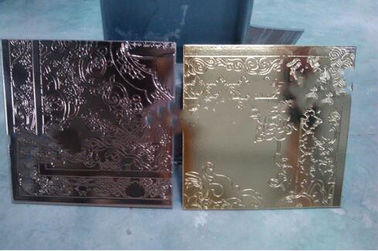

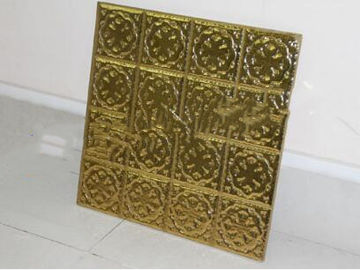

Arquivos cerâmicos amostras de revestimento PVD
Por favor, entre em contato conosco para mais especificações, a Royal Technology tem a honra de lhe fornecer soluções totais de revestimento.
