Logotipo automotivo cromado de Metallizer do vácuo da orientação acrílico vertical que metaliza a máquina

O vácuo de PVD Chrome que metaliza a máquina, o vácuo de alumínio metaliza o revestimento de vácuo que pendura o sinal acrílico para a loja

Sumário: O PVD Chrome que metaliza o sistema foi personalizado projetou e fabricou para o depósito do filme da reflexão da placa do LOGOTIPO do carro.

Com a tecnologia térmica da evaporação de PVD, que deposita o filme alto fino da reflexão na superfície (acrílica) de PMMA, dá umas camadas de revestimento proeminentes como abaixo: durante o tempo do dia, os símbolos do sinal olham como o metal contínuo (efeito de aço inoxidável); quando na noite, forem iluminados (o interior da luz do diodo emissor de luz é instalado) da parte dianteira, da parte traseira e das vistas laterais.

• Tempo construído: 2014 ~ 2015
• Lugar: China
• Aplicações: Placa automotivo do LOGOTIPO, placas de propaganda, tamanho de PMMA, de PC, de ABS etc. artigos decorativos do grande para a metalização alta do filme da reflexão.

Tipo:

• Orientação vertical, cilindro, 1 porta

Características de projeto:

• Limpeza do plasma, dispositivo do bombardeio do gás do argônio, sistema de descarga do fulgor.

• Processo de PECVD para o revestimento superior após o depósito de alumínio da camada.
• Projeto robusto da estrutura e configurações de alta qualidade

• Sistema da operação do PLC + do tela táctil, inteiramente automaticamente controle de /Manually
• Sistema rápido da evacuação do vácuo
• Estrutura de gerencio exclusivamente projetada do carrossel para a carga/carregamento fáceis
• Acesso fácil ao ambiente de trabalho para a manutenção


•

Especificações técnicas:

• Desempenho

1. Pressão final do vácuo: melhore do que os Torr 5.0×10-6.

2. Pressão de funcionamento do vácuo: Torr 1.0×10-4.

3. Tempo ocioso da máquina de bombeamento: de 1 atm aos minutos de 1.0×10-4 Torr≤3 (a temperatura ambiente, seca, limpa e esvazia a câmara)

4. Metalizando o material (evaporação): Al, Cr, Sn, si, SS, Cu… etc.

5. Modelo de funcionamento: Automaticamente /Semi-Auto/ completo manualmente

• Estrutura

A máquina de revestimento do vácuo contém o sistema da chave terminado alistado abaixo:

1. Câmara de vácuo

1,1 tamanho: Diâmetro interno: 2500mm

Altura interna: 2500mm

1,2 material: Câmara de vácuo: Aço SS41 suave

Porta e flanges: Aço SS41 suave

A câmara reforça a estrutura: Aço SS41 suave, com tratamento de superfície de terminação pintado.

Aço suave do chassi SS41 da câmara com tratamento de superfície de terminação pintado.

1,3 protetor da evaporação: SUS304

1,4 janela da vista: na porta da câmara

1,5 válvula de ventilação da câmara de vácuo (que inclui o silenciador)

1,6 porta: Aço SS41 suave

2. Sistema de bombeamento do vácuo de Roughing (pacote da bomba do revestimento protetor)

3. Sistema de bombeamento do vácuo alto (bomba de difusão + dispositivo da armadilha fria)

4. Tela táctil bonde do sistema PLC+ do controle e da operação

4,1 circuito do cano principal: interruptor do disjuntor do Nenhum-fusível, interruptor eletromagnético, tipo de C/T em série

4,2 poder da evaporação

4,3 sistema de controlo da evaporação

4,4 sistema da operação: Tela táctil + PLC, controle da receita e registro de dados, auto parada programada, auto evacuação, auto revestimento

4,5 sistema de medição da pressão do vácuo

Calibre de vácuo: Pirani + encerrando o calibre

Calibre do par termoelétrico: 760 Torr ~ Torr 5*10-4

4,6 sistema de alarme: Pressão de ar comprimido, volume de água refrigerando, Mis-operação

4,7 indicador da carga do poder: Indicador da tensão e indicador da corrente da carga

5. sistema do depósito

5,1 fonte da evaporação do filamento do tungstênio

5,2 fios de Cr/Al

6. Subsistema

6,1 sistema de controlo comprimido da válvula do ar

6,2 abastecimento de água refrigerando: Sistema da válvula da tubulação e do interruptor do volume de água

6,3 ribeiros Cryopump de Polycold (- 120~-145℃) para a opção.

7. Ambiente de trabalho

Ar comprimido: 5~8kg/cm2

Água refrigerando: Água-Na temperatura: 20~25℃, 200 litros/minuto,
Água-Na pressão: 2~3 kg/cm2,

Poder: 3 fase 380V 50Hz (60Hz), 150kVA

Área da instalação: (L*W*H) 6300*5600*3500mm

         Exaustão: Respiradouro para as bombas mecânicas

O quarto desinfetado é altamente recomendado

A tecnologia real tornou-se e construído as correntes de fontes do todo para o LOGOTIPO do carro embarque PVD que metaliza o serviço. Do projeto & da fabricação de molde, vácuo térmico que forma o processo, base/revestimentos de cura UV da parte superior; Metalização de cromagem de PVD até que a iluminação do diodo emissor de luz montar, nós podemos fornecer as soluções do revestimento do turnkey.

Se você precisa o sistema de revestimento personalizado, compartilhe por favor de seus pensamentos e ideias com nossa equipe. Não esqueça submeter suas especificações de produtos, nós trabalhará junto para classificar para fora as melhores soluções.

Sistemas de revestimento similares da aplicação: CLIQUE abaixo

RTEP6638 (tipo do cubo)

RTEP4532 (tipo do cubo)

RTEP3617 (tipo do cilindro)

 RTEP2215 (tipo do cilindro)

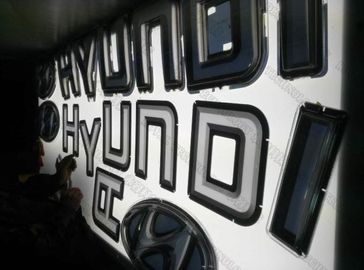

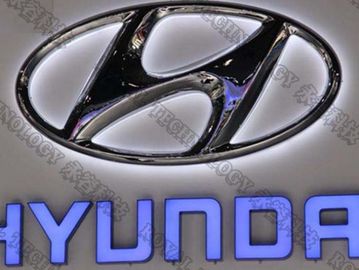

Amostras:

Contacte-nos por favor para mais especificações, tecnologia real é honrado para fornecer-lhe soluções totais do revestimento.
