| Nome da marca: | ROYAL |
| Número do modelo: | RTEP |
| MOQ: | 1 conjunto |
| preço: | negociável |
| Condições de pagamento: | L/C, T/T, D/A, D/P |
| Capacidade de abastecimento: | 5 jogos por mês |

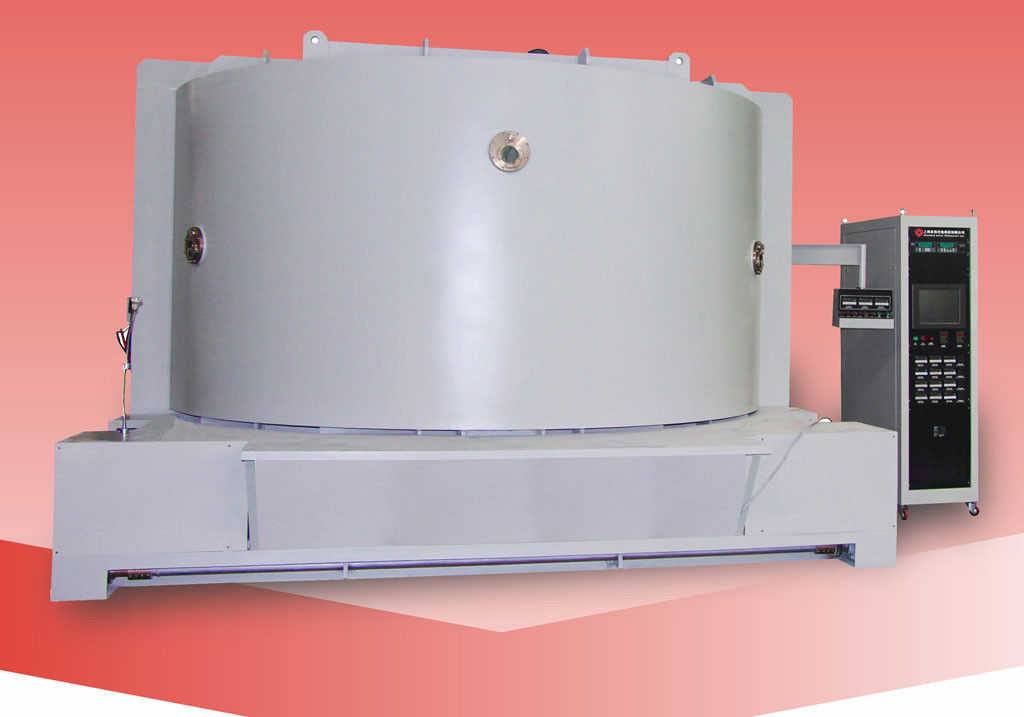

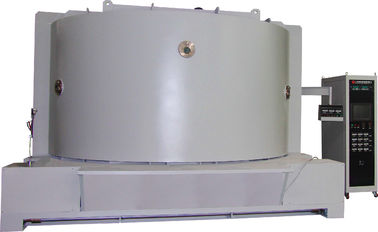

O sistema de metalização de cromo RTEP3600 PVD foi projetado e fabricado sob medida para deposição de filme de reflexão de placa de carro LOGO.
Dimensão máxima do substrato: diâmetro 3300 mm, profundidade: < 300 mm.

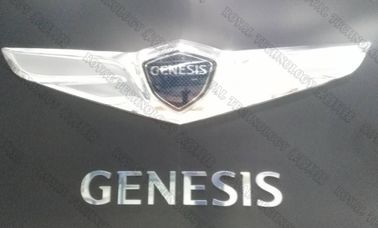

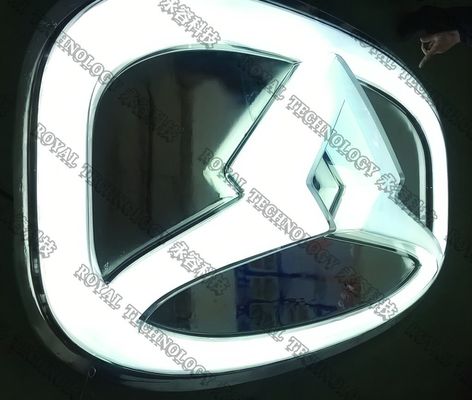

Com a tecnologia de evaporação térmica PVD, que deposita uma película fina de alta reflexão sobre a superfície de PMMA (acrílico), obtém-se uma camada de revestimento excepcional como se segue: durante o dia,símbolos de sinalização parecem metal sólido (efeito de aço inoxidável)No entanto, durante a noite, são iluminadas (a luz LED está instalada no interior) a partir de vistas da frente, traseira e lateral.
Tempo de construção: 2014

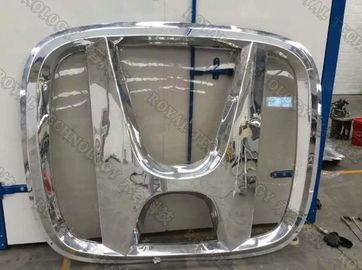

Aplicações: Tabuleiro de logotipo automotivo, quadro publicitário, PMMA, PC, ABS, etc.LProdutos decorativos de grande dimensão para metalização de películas de alta reflexão.
Tipo:
Orientação vertical, cilindro, porta deslizante com motor em trilho.
Características do projeto:
Limpeza de plasma, dispositivo de bombardeio de gás argônio, sistema de descarga de brilho.
A porta deslizante do modelo de motorista.
Projeto de estrutura robusta e configurações de alta qualidade
PLC + Sistema de operação do ecrã táctil, totalmente automático/ Manualmentecontrolo
Vazio rápidoSistema de evacuação
Exclusivamente concebidosCarrossel estrutura para fácil Carregamento/carregamento
Acesso fácil ao ambiente de trabalho para manutenção
Especificações técnicas:
Desempenho
1Pressão de vácuo final: superior a 5,0×10-6 Torr.
2Pressão de vácuo de funcionamento: 1,0 × 10-4 Torr.
3- A bombear. Tempo de descida: de 1 atm a 1,0×10-4Torr≤3 minutos (temperatura ambiente, câmara seca, limpa e vazia)
4Material metalizante (evaporação): Al, Cr, Sn, Ti, SS, Cu... etc.
5Modelo de funcionamento: automático completo/semiautomático/manual
Estrutura
A máquina de revestimento a vácuo contém o sistema completado chave listado abaixo:
1Câmara de vácuo
1.1Tamanho: Diâmetro interno: 3600mm
Altura interna: 1700 mm
1.2 Material: Câmara de vácuo: SS41 aço leve
Portas e flanges: SS41 aço leve
Estrutura de reforço da câmara: aço leve SS41, com tratamento de superfície de acabamento pintado.
Chassi de câmara SS41 de aço leve com tratamento de superfície de acabamento pintado.
1.3 Evaporação ShIeld : SUS304
1.4 Janela de visualização:em porta da câmara
1.5 Válvula de ventilação de câmara de vácuo (incluindo silenciador)
1.6 Portas:SS41 aço leve
2Roubo.Ganhando Sistema de bombeamento a vácuo (pacote de bomba de reversão)
3Sistema de bombeamento a vácuo elevado (bomba de difusão) + dispositivo de armadilha de frio)
4Sistema elétrico de controlo e operação- PLC+ touch screen
4.1 Circuito principal: interruptor sem fusível, interruptor eletromagnético, C/T em série
4.2 Potência de evaporação
4.3 Sistema de controlo da evaporação
4.4 Sistema de operação: touch screen + PLC, controlo de receitas e registo de dados, desligamento automático, evacuação automática, revestimento automático
4.5 Pressão no vácuoMediçãoSistema
Medidor de vácuo:Pirani + Penning gauge
Estimador de termopares: 760 Torr ~ 5*10-4Torr
4.6Sistema de alarme: pressão de ar comprimido,Fluxo de água de arrefecimento,Missa-operação
4.7Indicador de carga de potência: indicador de tensão e de corrente de carga
5Sistema de deposição
5.1 Fonte de evaporação de filamentos de tungstênio
5.2 fios Cr/Al
6. Subsistema
6.1 Sistema de controlo da válvula de ar comprimido
6.2 Sistema de água de arrefecimento:tubo de escoamento de água e sistema de válvulas de interrupção
6.3 Polifria (-120~-145°C)Brooks.Criopompação para opção.
Ambiente de trabalho
Ar comprimido: 5 a 8 kg/cm2
Água de arrefecimento: temperatura de água: 20°C a 25°C, 200 litros/minuto,
Pressão de entrada de água: 2 a 3 kg/cm2,
Potência: 3 fases 380V 50Hz ((60Hz),200KVA
Área de instalação: (L*W*H) 16000*6000*3000 mm
Expulso: ventilação para bomba mecânicas
A sala de limpeza é altamente recomendada.
Benefícios
1. Durável, duração de vida é de até 5 ~ 8 anos, mesmo para uso ao ar livre
2Fácil de montar e manter com parafusos de montagem ou método de suspensão.
3O material PMMA torna-o muito mais leve do que os logotipos metálicos e reduz muito o risco de lesões por queda.
4. Remarcaveis acabamentos estéticos: durante o dia, os símbolos do sinal do carro parecem metal sólido (efeito de aço inoxidável); enquanto à noite, os símbolos do sinal do carro parecem ser de metal sólido (efeito de aço inoxidável).são iluminadas (está instalada uma luz LED interna) da frente, vistas traseiras e laterais.
Vantagens
A porta situada na via férrea, controlada por motor, deslizante automaticamente, fácil de operar e muito conveniente para carregamento/descarregamento Max. tamanho do produto:3000 mm Adequado para revestimento de acabamento transparente O único design do rack rotativo e do sistema de evaporação para garantir uma elevada uniformidade.
A: A altura do substrato até à fonte de evaporação pode ser ajustada de forma flexível
B: A distância das fontes de evaporação pode ser ajustada
C: 3 grupos de fontes de evaporação para um revestimento de área completa perfeito
