EMI Shielding Coating Machine, caixa EMI Shielding Coatings do telefone celular

Interferências eletromagnéticas (EMI) Metalizador de blindagemAplicações:

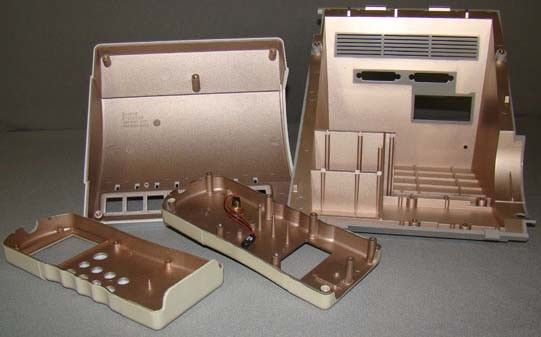

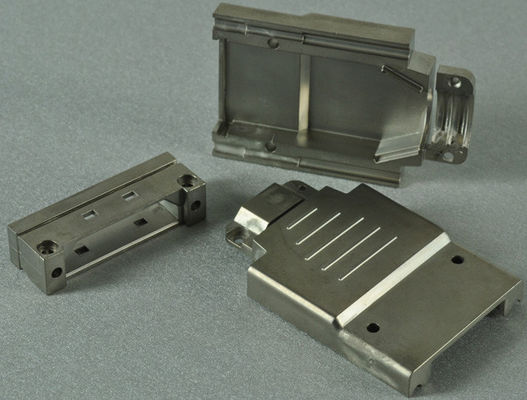

Indústria eletrónica, tais como capas para telemóveis, capas para portáteis, instrumentos de medição de velocidade de radar, componentes de vídeo de automóveis, etc.
Outras indústrias necessitam de função de proteção contra interferências eletromagnéticas

Materiais de substrato: ABS, PC, PC+ABS, plástico, etc.

Propriedades do filme de blindagem EMI

1. Espessura da película: 1,5 a 3 microns, dependendo das necessidades.
2. Resistência da película: (ohm) superior a 0,5Ω
3. Adesão: fita 3M810 > 5B

Processo de revestimento por filme de protecção EMI

1. Aço inoxidável pulverizado por DC
2. Deposição de cobre por evaporação térmica
3. Aço inoxidável DC pulverizado, cobertura completa na camada de filme de Cu.

Revestimentos de proteção EMI por solução de vácuo PVD

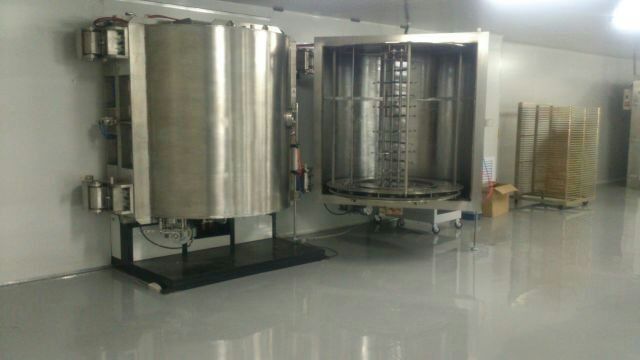

RT1616-EMI máquina de metalização a vácuo é especialmente concebido para EMI proteção de deposição de filme fino que é amplamente utilizado em dispositivos de telecomunicações, computadores, notebooks, eletrônicos de consumo,Eletrodoméstico, produtos aeroespaciais e militares.

Vantagens

Os acabamentos são depositados através de um processo ecológico e não poluente;
Eficiência elevada
Excelente uniformidade.
Produção em grande volume
Baixo custo, solução ideal para a demanda de produção em massa
Alto rendimento, até 98%
A espessura pode ser controlada

Características do projeto

1) Estrutura de duas portas e velocidade de bombeamento rápida para uma elevada produtividade
2) Painel de tela sensível ao toque com comando PLC
3) Projeto de programas de software amigáveis para a humanidade para uma produção estável e de alta qualidade.
4) A elevada taxa de utilização do objectivo de pulverização assegura um baixo custo de produção.
5) Boa uniformidade e excelente adesão
6) Conceito de projeto avançado para um melhor desempenho para melhorar a eficiência da produção e a taxa qualificada.
7) Dispositivo de fonte de íons para limpeza de plasma e tratamento de atividade superficial para melhorar a adesão.
8) O tempo de bombeamento a vácuo elevado é reduzido de 25% a 75% pela crio-bomba de vapor de água Polycold.

A Polycold, também chamada de Criopompa de Vapor de Água, capta efetivamente o vapor de água, que compreende 65% a 95% do gás residual nos sistemas Hi-vac.O vapor de água é tipicamente a contaminação mais reativa presente com o policold., pode esperar aumentar a produtividade do produto no seu sistema existente de 20% a 100% e melhorar a qualidade do depósito.

1. Tempo de bombeamento a vácuo elevado reduzido de 25% para 75%
2. Aumentar o rendimento do produto de 20% a 100%;
3. Prazos de amortização típicos inferiores a um ano;
4. Pressão parcial de vapor de água mais baixa durante o processamento para uma melhor qualidade do filme, melhor adesão e deposição mais reprodutível.

Tipo:

• Orientação vertical, cilindro, estrutura de duas portas, abertura da frente.

Especificações técnicas:

• Desempenho

1. Pressão de vácuo final: superior a 5,0 × 10-6Torr.
2. Pressão de vácuo de funcionamento: 1,0 × 10- QuatroTorr
3. Tempo de bombeamento: de 1 atm para 1,0×10- QuatroTorr≤5 minutos (temperatura ambiente, câmara seca, limpa e vazia)
4. Material metalizante (evaporação): aço inoxidável, cobre
5. Modelo de funcionamento: automático completo/semiautomático/manual

• Estrutura

A máquina de revestimento a vácuo contém o sistema completado chave listado abaixo:

1. Câmara de vácuo

1.1 Tamanho: Diâmetro interno 1600 mm

Altura interna: 1600 mm

Altura útil: 1265 mm

Altura total: 1420 mm

1.2 Materiais: Câmara de vácuo SUS304

Portas e flanges SUS304

Estrutura de reforço da câmara: aço leve SS41, com tratamento de superfície de acabamento pintado.

Chassi de câmara SS41 de aço leve com tratamento de superfície de acabamento pintado.

1.3 Escudo de pulverização e evaporação: SUS304

1.4 Janela de visão: nas portas das câmaras

1.5 Válvula de ventilação de câmara de vácuo (incluindo silenciador)

1.6 Porta: material SUS304 Diâmetro 1600 mm Altura interna: 1600 mm

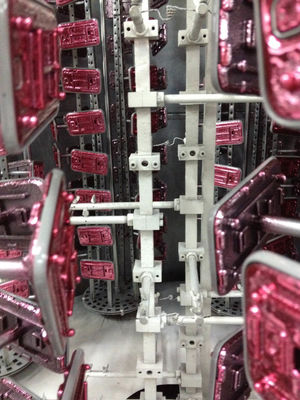

1.7 Sistema de accionamento de deposição: accionamento central máximo 1400 mm*1265 mm

1.8 Motor de condução: 1/2 CV

1.9 Potência de evaporação: 1 conjunto por porta

Potência de pulverização em CC: 1 conjunto

Dimensão do catodo de pulverização: 125*1400 mm

2. Sistema de bombeamento a vácuo de extracção

2.1 Bomba de vácuo rotativa com válvulas fechadas com óleo Leybold

a) Velocidade de bombeamento: 640 m3/h

2.2 Bomba de raízes Leybold

a) Velocidade de bombeamento:4400 m3/h

2.3 Válvula de vácuo de esgoto: modelo pneumático

2.4 Tubulação a vácuo: 6 ̊ e 8 ̊ material SUS304

2.5 válvula de ventilação a vácuo: modelo eletromagnético 3/8

3. Sistema de bombeamento a vácuo elevado

3.1 Bomba de difusão de óleo: RTDP-36

1. Velocidade de bombeamento: 40000L/S
2. Pressão de vácuo final: superior a 10- 7Torr.
3. Potência de aquecimento: 3 fases, 21 kW.
4. Consumo de óleo: 9 litros

3.2 Trapaça de frio: 36 ̊, refrigeração por água contra o fluxo de óleo

3.3 Válvula de vácuo elevado: pneumática

3.4 Válvula de linha da frente: pneumática

4. Sistema elétrico de controlo e funcionamento

4.1 Circuito principal: interruptor sem fusível, interruptor eletromagnético,
C/T em série

4.2 Potência de evaporação

4.3 Sistema de controlo da evaporação

4.4 Potência de pulverização, modelo CC

4.5 Sistema de controlo: PLC +Touch Screen Automático/Manual

4.6 Sistema de operação: Ecrã táctil + ecrã

4.7 Sistema de medição da pressão no vácuo

Medidor de vácuo: Leybold Center 2 ¢ 1 conjunto

Medidor de alcance total: 760 Torr ~ 10- 7Torr 1 conjunto

4.8 Sistema de alarme

Pressão do ar comprimido é inferior: som de alarme

Fluxo de água de arrefecimento é menor: alarme

Falha de funcionamento: som de alarme

4.9 Indicador de carga de potência: indicador de tensão e de corrente de carga

5. Subsistema

5.1 Sistema de controlo da válvula de ar comprimido

5.2 Sistema de água de arrefecimento: tubo de escoamento de água e sistema de válvulas de interrupção

5.3 Polifria (-120~-145°C) Criopompa 1 conjunto

Modelo: MaxCool-2500L

Carga máxima: 2500 W

Velocidade de bombeamento: 14000L/s.

6. Sistema de deposição

6.1 Fonte de pulverização

1. Alvo de pulverização 12mm*1400mm* 12~14mm 1 conjunto
2. Obturador 1 conjunto
3. Controlador de caudal de massa: Ar gás 1 conjunto
4. Fornecimento de energia de pulverização: CC 60KW 1 conjunto

6.2 Fontes de evaporação

1. Fontes de evaporação de tungsténio
2. Fornecimento de energia por evaporação: 20 kVA
3. Dispositivo de fonte iónica e fonte de alimentação
4. Ambiente de trabalho

Ar comprimido: 5 a 8 kg/cm2

Água de arrefecimento: temperatura de água: 20°C a 25°C, 200 litros/minuto,
Pressão de água: 2 a 3 kg/cm2

Potência: 3 fases 380V 50Hz ((60Hz), 160kVA

Área de instalação: (L*W*H) 6500*5500*2700mm

Esgoto: ventilação para bombas mecânicas

Esforçamo-nos por conceber e desenvolver os processos de revestimento mais adequados para diferentes peças 3D, que satisfaçam os requisitos de produção dos nossos clientes.Então nós fornecemos soluções de revestimento total para revestimento EMI.

Se o sistema de revestimento personalizado for necessário, por favor compartilhe seus pensamentos e ideias com nossa equipe e envie suas especificações de produtos, trabalharemos juntos para resolver as melhores soluções.

Por favor, entre em contato conosco para mais especificações, a Royal Technology tem a honra de lhe fornecer soluções totais de revestimento.

Por favor, entre em contato conosco para mais especificações, a Royal Technology tem a honra de lhe fornecer soluções totais de revestimento.
