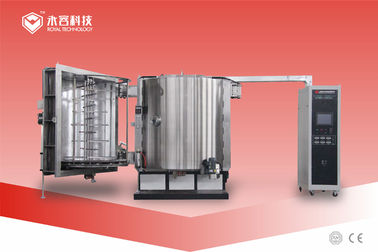

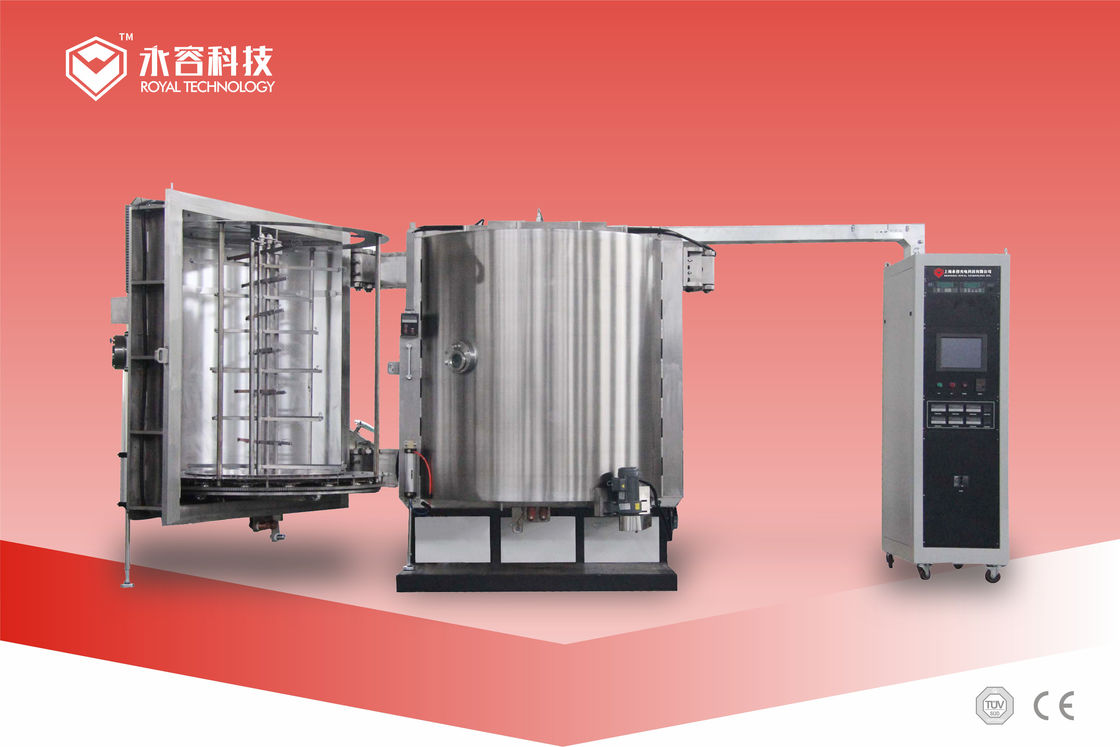

Vácuo plástico que metaliza a máquina, depósito alto do filme da reflexão, iluminando o depósito do refletor
Introdução:
A tecnologia real projetou, fabricado e instalado sobre 100 grupos de sistemas de revestimento térmicos da evaporação mundiais, abrangendo uma variedade de aplicações e indústrias, como:

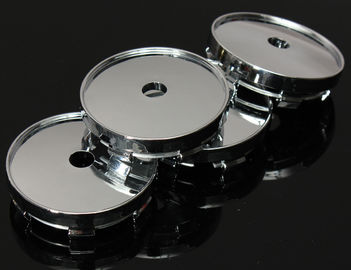

Plástico automotivo exterior/guarnições interiores

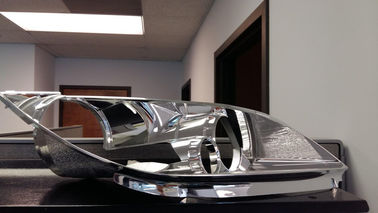

Iluminações e componentes do veículo
Refletores comerciais, industriais e residenciais da iluminação do diodo emissor de luz
Pacotes cosméticos
Produtos vidreiros e espelhos
Produtos de consumo eletrônicos
Shilding do IEM e filmes de NCVM
Peças do brinquedo e bens ostentando
Aparelhos eletrodomésticos das máquinas de lavar e de vários acessórios da mobília
Forma, pulsos de disparo e relógios
Nomear somente alguns, em muitas outras áreas o vácuo de PVD que que metaliza processos é continua a ser usada e desenvolvido na indústria do revestimento.
O PVD que metaliza o processo dá aos objetos um olhar brilhante, reflexivo, metálico alto que possa estar em cores diferentes.
Processo da metalização do vácuo de PVD:
As partes do trabalho são transferidas arquivos pela rede aos satélites que são então fixos no sistema da cremalheira
Fechando a porta da câmara (No.1) e comece o processo automático com programa de HMI
O trabalho do descarregamento/carga do operador remenda para a outra porta (No.2)
Depois que o auto processo da metalização é terminado, exalando o processo e abra a porta No.1; feche a porta No.2 e repita os ciclos.
O processo do todo é rapidamente e melhora altamente a qualidade e a beleza dos materiais.
A produtividade alta, tempo de funcionamento de salvamento, custos de gastos de fabricação é reduzida para baixo agudamente.
A tecnologia real que metaliza o sistema está disponível na orientação vertical e horizontal.
As câmaras são fabricadas para formas cilíndricas e cúbicas.
Nós estamos usando o material de aço inoxidável para a fabricação e os melhores componentes no mercado mundial para de alta qualidade e a confiança das máquinas produzidas pela tecnologia real. A estrutura de sistema giratória planetária assegura revestimentos perfeitamente uniformes.
Especificação técnica:
| Descrição | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| Câmara do depósito | milímetro | φ1000 x H1000 |
φ1400 x H1800
|
φ1600 x H1600 |
φ1800 x H2000
|
| Estrutura de porta | grupo | 1 | 2 | 2 | 2 |
| Fontes da evaporação | PCes | 16 | 20~28 | 24 | 32 |
| Número de satélites | hastes | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| Área de revestimento eficaz | milímetro | φ250 *6*H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| Tempo de ciclo | mínimo. | 10~12 | 15 | 15 | 15~20 |
| Fonte de alimentação da evaporação | kVA | 20 | 30 | 35 | 40 |
| Fonte de alimentação da limpeza do plasma |
kVA
|
7 | 10 | 10 | 10 |
| Vácuo final | Pa 8.0*10-4 | ||||
| Velocidade de bombeamento | do atm a 9.0×10-3Pa≤10minutes (@ a temperatura ambiente, limpa e descarregar) | ||||
| Capacidade da bomba de pistão giratório | L/S | 70 | 150 | 150 | 150 *2 |
| Capacidade da bomba das raizes | L/S | 300 | 600 | 600 | 1200 |
|
Capacidade da bomba de Difussion (com armadilha fria) |
L/S | 6000 | 8000 | 8000 | 2*8000 |
| Guardando a capacidade da bomba | L/S | 15 | 30 | 30 | 70 |
| Poder aproximado de Maxium | Quilowatt | 50 | 75 | 75 | 110 |
|
Poder médio aproximado
|
Quilowatt | 25 | 35 | 35 | 60 |
| Peso aproximado | Quilograma | 4500 | 7300 | 9000 | 11000 |
| Cópia do pé (LxWxH) | milímetro | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
Observação: Configuração de máquina dedicada às exigências de cliente, ao projeto fixutring e à oficina
apoios do plano da disposição da tecnologia real.
Contacte-nos por favor para mais especificações, tecnologia real é honrado para fornecer-lhe soluções totais do revestimento.
