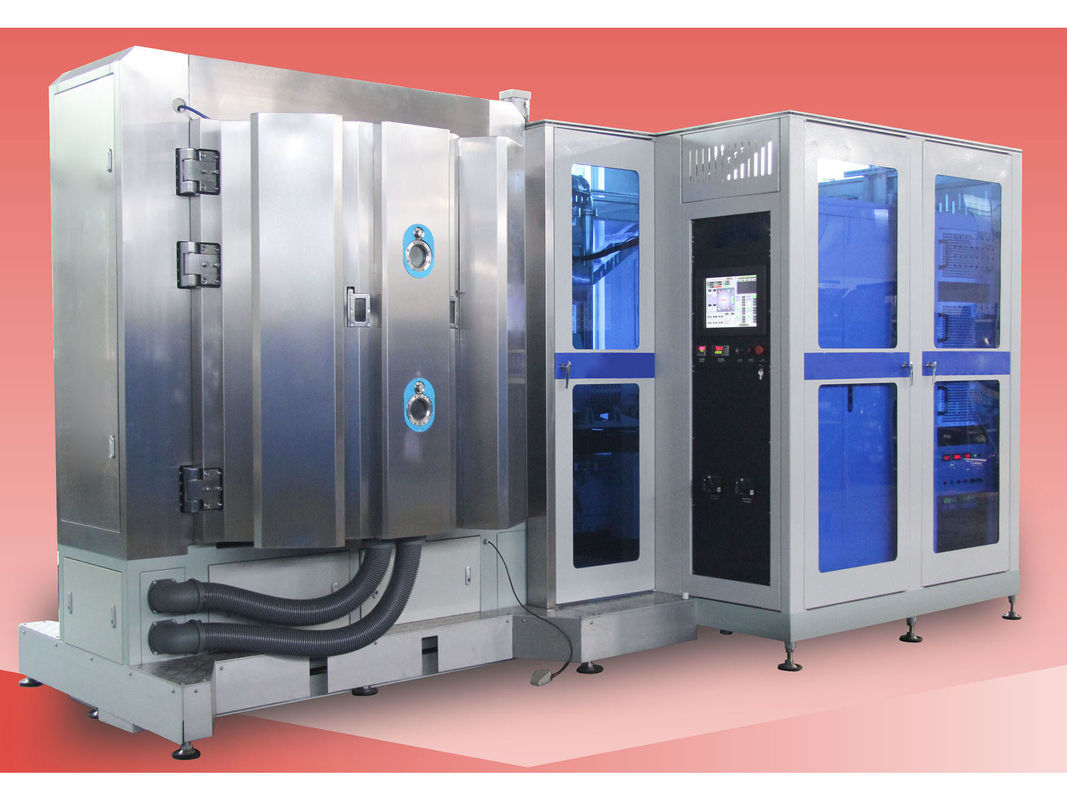

Máquina de revestimento por pulverização de ouro de placas bipolares de hidrogénio FCEV PVD

OuroTem uma cor amarela avermelhada brilhante na sua forma mais pura. Não oxida no ar à temperatura ambiente,Assim, ele permanece muito estável em condições normais e sua condutividade elétrica é constanteÉ um dos metais preciosos mais comuns utilizados no acabamento.

O ouro é resistente à corrosão, o que o torna um bom acabamento para pinos de conectores e contatos de interruptores elétricos.

A chapa de ouro é utilizada em peças e componentes numa ampla gama de indústrias principais:

1.Aplicações médicas: implantes corporais

2.Energia: pilhas de combustível de hidrogénio Placas bipolares

3.Semicondutores: chips microeletrônicos

4.Aeronáutica e Defesa

5.Telecomunicações e outros

Tecnologia REAL fornece soluções de revestimento "chave na mão"para fabricantes que procuramUma equipa fiável para uma cooperação a longo prazo.

Design robusto, grandes lotes, ciclo rápido, processos de revestimento flexíveis são os conceitos de design básicos que a ROYAL Team tem perseguido.

Vantagens do projeto

1.Economia de energia: são aplicadas bombas moleculares e uma concepção compacta

2.Alta utilização do alvo até 40% com cátodo de pulverização plana

3.Película de ouro Au pulverizada- Não.s espessura é controlável

4. Sistema de operação One-Touch

Desenvolvimento da indústria dos FCEV a hidrogénio

Hoje em dia, é mais importante do que nunca para os fabricantes desenvolver e encontrar as melhores soluções de revestimento para alcançar a máxima qualidade do produto e os menores custos de produção, preservando simultaneamente o nosso ambiente.Especialmente na indústria automóvelNo que diz respeito ao petróleo, que tem custos de produção elevados, os cientistas têm procurado incansavelmente alternativas à gasolina, cuja oferta é limitada e polui o nosso planeta.A tecnologia de revestimento a vácuo PVD fornece as soluções mais eficientes para todas estas questões cruciais.

Solução da Royal Technology para revestimento de placas bipolares de hidrogénio FCEV

A pilha FC contém uma série de membranas revestidas com catalisador e placas de aço inoxidável, chamadas de placas bipolares.Este revestimento especial proporciona uma baixa resistência ao contacto e impede a corrosão durante toda a vida útil da célula de combustível.

Vantagens técnicas

Tecnologia Real FCEV1213
________Equipamento de revestimento de chapas bipolares para FCEV de hidrogénio

A técnica central é como gerar a energia elétrica com módulos de energia de célula de combustível através de reação eletroquímica entre hidrogénio como combustível e oxigénio.Professores de organizações de transporte e fabricantes de veículos em todo o mundo fizeram milhares de testes e finalmente desenvolveram o processamento adequado.

A Royal Technology tem trabalhado em estreita colaboração com os clientes nos últimos 5 anos e projetou e fabricou com sucesso sistemas de deposição de pulverização de alta eficiência, comercializados e padronizados.Acreditamos firmemente que esta tecnologia irá perturbar a indústria de veículos.

• A máquina FCEV1213 é a primeira fábrica modelo para produção industrial que fornecemos.
  Estrutura:
  Orientação vertical, estrutura octogonal, abertura de 2 portas (frente e traseira) para facilitar o acesso.

  Características:
• Sistema ecológico, sem resíduos perigosos
• Projeto integrado e modular
• Comercializado e normalizado para produção industrial em massa
• Fonte de iões extremamente eficiente para forte adesão e elevada ionização
• Operação fácil: tela sensível ao toque + controlo PLC, operação por toque único
• Com o software da Royal Technology, os parâmetros do processo podem ser programados, salvos e reproduzidos
• Projeto especial do sistema de carrossel para deposição altamente uniforme
• Alta produtividade e estabilidade, trabalhando 24 horas por dia, 7 dias por semana
• Para revestimento de placas de uma ou duas faces, flexíveis, compatíveis com vários tamanhos

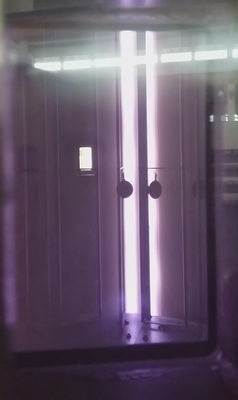

  Dispositivo de fonte de íons lineares para gravação por plasma e deposição assistida por plasma, com desempenho avançado
  1) Pré-limpeza, o processo de gravação por plasma operado num ambiente de alto vácuo, para evitar a contaminação das peças de trabalho por segunda vez.
  2) Aumentar a adesão entre o substrato e as películas de revestimento
  3) Assistência Deposição durante o revestimento, melhorar a uniformidade.



Parâmetros técnicos

Modelo: FCEV1213

Altura da câmara (mm): 1300

Diâmetro da câmara (mm): φ1200

Porta da câmara de vácuo: 2 conjuntos de porta dianteira e traseira aberta

Flanca de montagem de catodos de pulverização: 6
Flange de montagem da fonte de íons 1

Satélites: 24 x Φ120 mm

Potência: CC + Bias

Altura de revestimento eficaz máxima (mm): 850

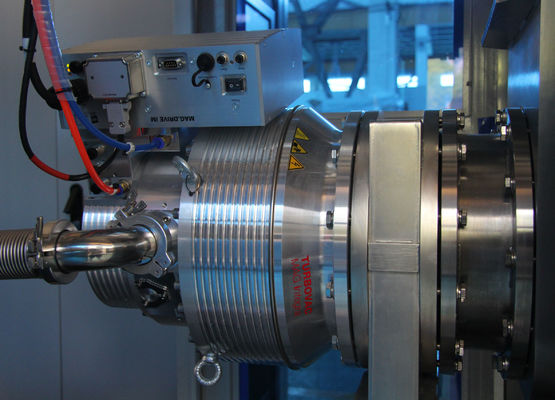

Bomba molecular de suspensão magnética: 2 x 2200L/S

Bomba de raízes: 1 x 1000 m3/h

Bomba de válvula rotativa: 1 x 300 m3/h

Bomba de retenção: 1 x 60 m3/h

Tamanhos do substrato (mm): 420 x 120 / 450 x 250 / 440 x 140/ 297 x 210 e outros

Capacidade: 40 ~ 80 dependem

Área de instalação (L x L x H) mm: 3000*4000*3200

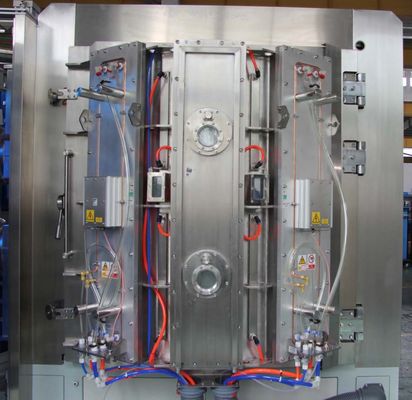

Equipado com catodos de pulverização de magnetrões equilibrados e desequilibrados da Genco, alimentado por fonte de alimentação de corrente contínua.

Insite

Tempo construído: desde 2016

Localização: Shanghai China

Por favor, entre em contato conosco para as suas candidaturas, estamos honrados em servi-lo com o nosso excelente serviço e qualidade.
