Máquina de metalização a vácuo de plástico, deposição de filme de alta reflexão, deposição de refletor de iluminação
Introdução:
A Royal Technology projetou, fabricou e instalou mais de 100 conjuntos de sistemas de revestimento por evaporação térmica em todo o mundo, abrangendo uma variedade de aplicações e indústrias, como:
Acabamentos exteriores/interiores de plástico automotivo
Iluminação e componentes do veículo
Refletores de iluminação LED comercial, industrial e residencial
Pacotes de cosméticos
Vidros e espelhos
Produtos eletrônicos de consumo
Filmes de blindagem EMI e NCVM
Peças de brinquedos e artigos esportivos
Eletrodomésticos de máquinas de lavar e vários acessórios de móveis
Moda, relógios e relógios
Apenas para citar alguns, em muitas outras áreas, os processos de metalização a vácuo PVD continuam a ser usados e desenvolvidos na indústria de revestimento.

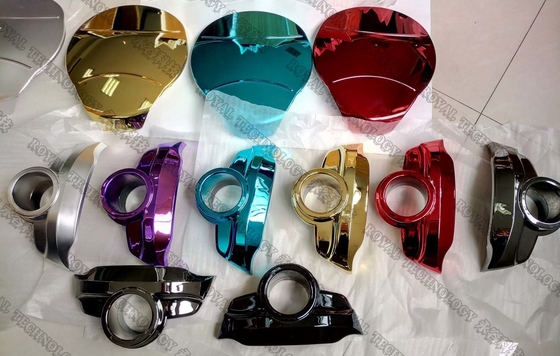

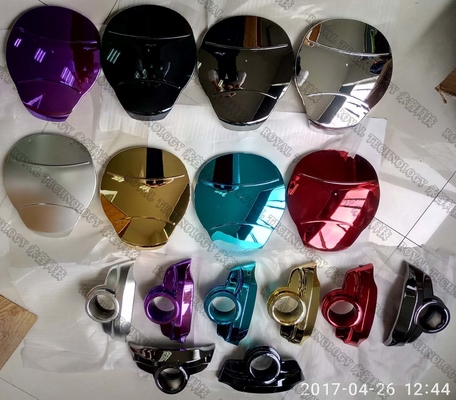

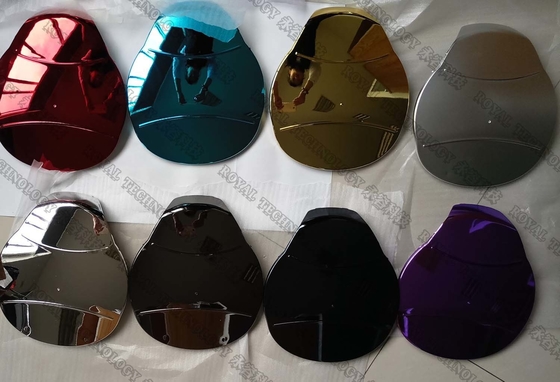

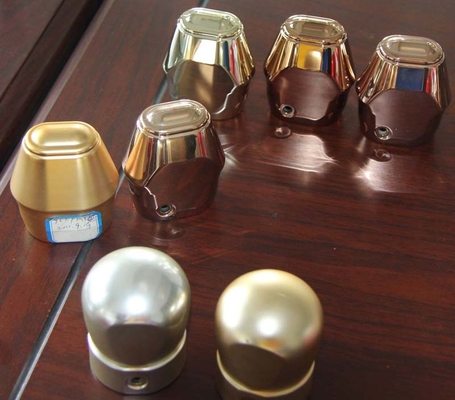

O processo de metalização PVD confere aos objetos um aspecto metálico de alto brilho, refletor e que pode ser de diversas cores.
Processo de Metalização a Vácuo PVD:
As peças de trabalho são carregadas para os satélites que são fixados no sistema de rack
Fechar a porta da câmara (Nº 1) e iniciar o programa Processo Automático com HMI
O operador descarregando/carregando peças de trabalho para a outra porta (Nº 2)
Após a conclusão do processo de Auto Metalização, processo de ventilação e abertura da porta No.1;feche a porta nº 2 e repita os ciclos.
Todo o processo é rápido e melhora muito a qualidade e a beleza dos materiais.
Alta produtividade, economizando tempo de operação, o custo de produção é reduzido drasticamente.

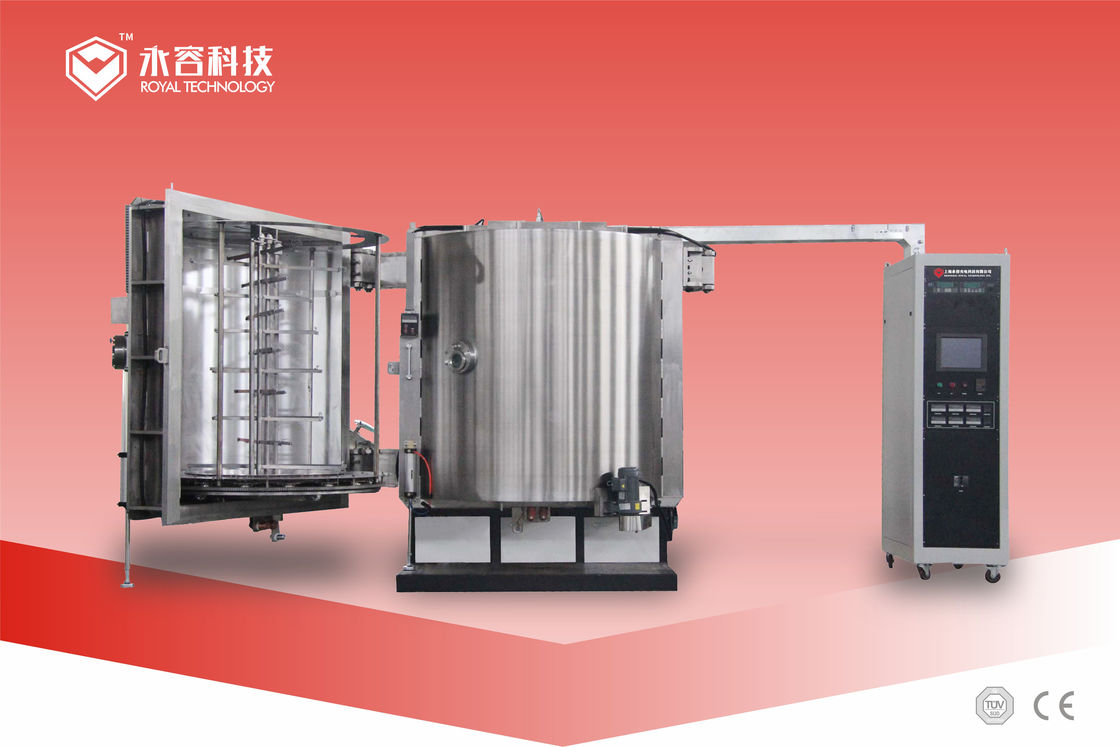

O sistema de metalização da Royal Technology está disponível na orientação vertical e horizontal.
As câmaras são fabricadas para formas cilíndricas e cúbicas.
Utilizamos o material inox para fabricação e os melhores componentes do mercado mundial pela alta qualidade e confiabilidade das máquinas produzidas pela Royal Technology.A estrutura do sistema rotativo planetário garante revestimentos perfeitamente uniformes.
Especificação técnica:
| Descrição | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| Câmara de Deposição | milímetros | φ1000 x H1000 |
φ1400 x H1800
|
φ1600 x H1600 |
φ1800 x H2000
|
| Estrutura da porta | definir | 1 | 2 | 2 | 2 |
| Fontes de evaporação | peças | 16 | 20~28 | 24 | 32 |
| Número de satélites | varas | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| Área de Revestimento Eficaz | milímetros | φ250 *6*H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| Tempo de Ciclo | min. | 10~12 | 15 | 15 | 15~20 |
| Fonte de alimentação de evaporação | kVA | 20 | 30 | 35 | 40 |
| Fonte de alimentação de limpeza de plasma |
kVA
|
7 | 10 | 10 | 10 |
| Vácuo Supremo | 8,0*10-4Pai | ||||
| Velocidade de bombeamento | de atm a 9,0×10-3Pa≤10minutos (@ temperatura ambiente, limpar e descarregar) | ||||
| Capacidade da bomba de pistão rotativo | L/S | 70 | 150 | 150 | 150 *2 |
| Capacidade da bomba de raízes | L/S | 300 | 600 | 600 | 1200 |
|
Capacidade da bomba de difusão (com armadilha fria) |
L/S | 6000 | 8000 | 8000 | 2*8000 |
| Capacidade da bomba de retenção | L/S | 15 | 30 | 30 | 70 |
| Potência Máxima Aproximada | KW | 50 | 75 | 75 | 110 |
|
Potência média aproximada
|
KW | 25 | 35 | 35 | 60 |
| Peso aproximado | KG | 4500 | 7300 | 9000 | 11.000 |
| Pegada (CxLxA) | milímetros | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
Observação: Configuração da máquina dedicada aos requisitos do cliente, design e oficina de fixação
suportes de plano de layout da Royal Tech.
Entre em contato conosco para obter mais especificações, a Royal Technology tem a honra de fornecer soluções totais de revestimento.
Equipamento de Metalização a Vácuo PVD - evaporação térmica...faça o download da brochura completa, por favor clique aqui.
