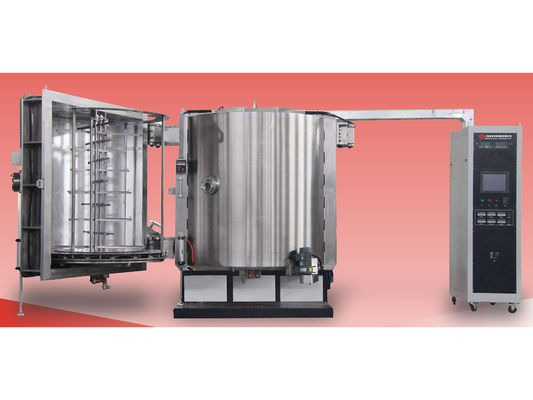

Máquina de Metalização a Vácuo de Plástico, Deposição de Film de Alta Reflexão, Deposição de Refletor de Iluminação
Introdução:
A Royal Technology projetou, fabricou e instalou mais de 100 conjuntos de sistemas de revestimento por evaporação térmica em todo o mundo, abrangendo uma variedade de aplicações e indústrias, tais como:
Remodelações exteriores/internos de plástico automotivo
Iluminação e componentes dos veículos
Refletores de iluminação LED para uso comercial, industrial e residencial
Embalagens cosméticas
Outros aparelhos de vidro
Produtos eletrónicos de consumo
EMI shilding e filmes NCVM
Partes de brinquedos e artigos desportivos
Aparelhos domésticos, máquinas de lavar roupa e diversos acessórios de móveis
Modas, relógios
Para citar apenas alguns, em muitas outras áreas, os processos de metalização a vácuo PVD continuam a ser utilizados e desenvolvidos na indústria de revestimentos.
O processo de metalização PVD dá aos objetos uma aparência altamente brilhante, refletora e metálica, que pode ser de diferentes cores.
Processo de metalização a vácuo PVD:
As peças de trabalho são carregadas para os satélites que são então fixados no sistema de rack
Fechar a porta da câmara (n.o 1) e iniciar o processo automático com o programa HMI
O operador descarrega/carrega peças de trabalho para a outra porta (n.o 2)
Após o processo de Metallização Automática ser concluído, processo de ventilação e abrir a porta No.1- fechar a porta 2 e repetir os ciclos.
Todo o processo é rápido e melhora muito a qualidade e a beleza dos materiais.
Alta produtividade, poupança de tempo de funcionamento, custo de produção reduzido drasticamente.
O sistema de metalização da Royal Technology está disponível em orientação vertical e horizontal.
As câmaras são fabricadas para formas cilíndricas e cúbicas.
Utilizamos o material de aço inoxidável para a fabricação e os melhores componentes do mercado mundial para a alta qualidade e confiabilidade das máquinas produzidas pela Royal Technology.A estrutura do sistema rotativo planetário garante revestimentos perfeitamente uniformes.
Especificação técnica:
| Descrição | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| Câmara de deposição | mm | φ1000 x H1000 |
φ1400 x H1800
|
φ1600 x H1600 |
φ1800 x H2000
|
| Estrutura da porta | Conjunto | 1 | 2 | 2 | 2 |
| Fontes de evaporação | Peças | 16 | 20 ~ 28 | 24 | 32 |
| Número de satélites | barras | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| Área de revestimento eficaz | mm | φ250 * 6*H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| Tempo do ciclo | Min. | 10 ~ 12 | 15 | 15 | 15 ~ 20 |
| Fornecimento de energia de evaporação | KVA | 20 | 30 | 35 | 40 |
| Fornecimento de energia de limpeza por plasma |
KVA
|
7 | 10 | 10 | 10 |
| Último vácuo | 8.0*10- QuatroPai! | ||||
| Velocidade de bombeamento | de atm para 9,0×10-3Pa≤10 minutos (@ temperatura ambiente, limpo e descarregamento) | ||||
| Capacidade da bomba de pistão rotativo | L/S | 70 | 150 | 150 | 150 * 2 |
| Capacidade de bombeamento das raízes | L/S | 300 | 600 | 600 | 1200 |
|
Capacidade da bomba de difusão (com armadilha fria) |
L/S | 6000 | 8000 | 8000 | 2*8000 |
| Capacidade de retenção da bomba | L/S | 15 | 30 | 30 | 70 |
| Potência máxima aproximada | KW | 50 | 75 | 75 | 110 |
|
Potência média aproximada
|
KW | 25 | 35 | 35 | 60 |
| Peso aproximado | Quilos | 4500 | 7300 | 9000 | 11000 |
| Impressão da pegada (LxWxH) | mm | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
Observação: Configuração da máquina para satisfazer as exigências do cliente, conceção do sistema de fixação e oficina
Apoio ao plano de layout da Royal Tech.
Por favor, entre em contato conosco para mais especificações, a Royal Technology tem a honra de lhe fornecer soluções totais de revestimento.
Equipamento de metalização a vácuo PVD - evaporação térmica...Faça o download do folheto completo, clique aqui.
