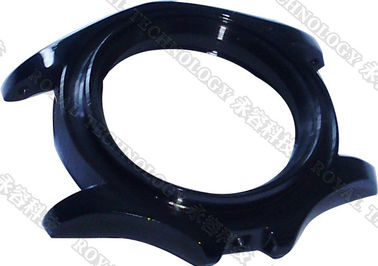

Máquina de revestimento do filme fino dos prendedores PVD da precisão, filme fino Nano preto PVD Depostion, revestimento das faixas de relógio DLC
Máquina de revestimento do íon da eficiência, inofensivo e não poluído. Tem as características da taxa de depósito rápida, da grande taxa da ionização, da energia grande do íon, da operação fácil, do baixo custo, da grande capacidade produtiva, etc. É a tecnologia mais avançada para substituir a maneira de galvanização tradicional.

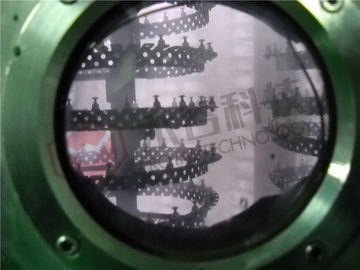

A máquina é principalmente projeto para as peças apropriadas sanitárias dos mercadorias/banheiro. Equipou-se com diversas fontes elétricas da evaporação do arco do tamanho grande e o magnétron que engasga o sistema de revestimento, para depositar o filme decorativo do metal do elevado desempenho no bronze, liga de zinco, de aço inoxidável, no plástico e nas outras peças de metal surge. Pode obter todos os tipos de séries da cor do metal na carcaça. O filme do revestimento inclui a CIN da lata, do Zr, do T, o ZrCN, o CrN, o CrCN, o bronze, o bronze, a série da cor do cromo etc. inclui AF, SN, BN, VF, BV, G, BX, TB, AF, SN, 96CB, CB, TXB, CONTRA, S, BS, BRZ, BGD, PGD e assim por diante. Pode obter cores diferentes ajustando técnicas do revestimento. É usado pela maior parte no campo sanitário dos mercadorias da cozinha dos mercadorias.
CARACTERÍSTICAS
Tem o trabalho seguro, a boa repetibilidade e consistência., a taxa de depósito rápida, a adesão alta, o filme fino, etc. O filme do revestimento é denso e dureza com baixo coeficiente da fricção, manter a lisura da superfície original do workpiece, a boa flexibilidade, duras quebrar e cair.
O equipamento faz a automatização completa da tecnologia do revestimento vem verdadeiro. Usa a técnica do revestimento de vácuo para revestir na superfície da matéria-prima. Tem as características do baixo custo, da taxa alta da qualificação, da proteção ambiental verde etc.
Especificação técnica da máquina de aço inoxidável do chapeamento de PVD | |||
Modelo | RTAC1008-SPMF | RTAC1250-SPMF | RTAC1612-SPMF |
Tamanho eficaz da câmara | Φ1000 x H800mm | Φ1250 x H1250mm | Φ1600 x H1200mm |
Fontes do depósito |
Arco do cilindro (arco circular dirigido para a opção) +MF que engasga o cátodo + Fonte de íon linear |
||
Sistema de bombeamento do vácuo (Leybold bombeia + a bomba molecular do turbocompressor)
|
SV300B - 1 grupo (³ /hr de 300m) | SV300B - 1 grupo (³ /hr de 300m) | SV300B - grupo 2 (³ /hr de 300m) |
WAU1001-1set (³ /hr de 1000m) |
WAU1001-1set (³ /hr de 1000m) |
WAU2001-1set (³ /hr de 1000m) |
|
D60T- 1 grupo (³ /hr de 60m) | D60T- 1 grupo (³ /hr de 60m) | D60T- 1 grupo (³ /hr de 60m) | |
Bombas moleculars do turbocompressor: 2 grupos (3500L/S) |
Bombas moleculars do turbocompressor: 2 grupos (3500L/S) |
Bombas moleculars do turbocompressor: 3 grupos (3500L/S) |
|
Engasgando a fonte de alimentação | 1*24KW (MF) | 2*36KW (MF) | 3*36KW (MF) |
Fonte de alimentação do arco | 6*5KW | 7*5KW | 8*5KW |
Fonte de alimentação diagonal | 1*24KW | 1*36KW | 1*36KW |
Ros planetários | 6/8 | 12/16 | 20 |
Calefatores | 6*2.5KW | 8*2.5KW | 9*2.5KW |
Vácuo final | 9.0*10-4Pa (vazio, limpo, temperatura ambiente) | 9.0*10-4Pa (vazio, limpo, temperatura ambiente) | 9.0*10-4Pa (vazio, limpo, temperatura ambiente) |
Tempo de ciclo (depende da bomba) | 40' ~50' dependem das receitas do material e do revestimento da carcaça | ||
Exigência de poder de trabalho | 3Phase 4 linhas, AC380V, 50HZ, 35KW | 3Phase 4 linhas, AC380V, 50HZ, 120KW | 3Phase 4 linhas, AC380V, 50HZ, 150KW |
Água refrigerando | SIM, refrigerador de água industrial | ||
Processando o gás (99,99%) | 4 maneiras | 4 maneiras | 4 maneiras |
Pegada (milímetros) | 2000*2000*2300 | 4000*4500*3200 | 5500*5000*3600 |
Peso total (QUILOGRAMAS) | 4500 | 7000 | 9000 |
Consumo de potência total (aproximadamente) | 50KW | 110KW | 170KW |
Consumo de potência real (aproximadamente) | 30KW | 60KW | 80KW |
Acima dos parâmetros técnicos somente para a referência, a tecnologia real reserva o direito para a produção final baseada em aplicações especificadas. Nós fornecemos-lhe não somente a máquina de revestimento mas as soluções totais do revestimento, serviço do turnkey-projeto estão disponíveis.
