Magnétron que engasga o equipamento do depósito, máquina real do chapeamento do ouro 24K

1 conjunto
MOQ
negotiable
preço
Magnétron que engasga o equipamento do depósito, máquina real do chapeamento do ouro 24K
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Fontes do depósito: MF/DC que engasga + cátodos do arco
Filmes do depósito: Revestimentos duros, DLC, revestimento ótico do filme, revestimentos decorativos
Aplicações: O processo de PECVD, filme de DLC, diamante gosta do filme do carbono, engasgando o filme ótico,
Características do filme: Corrosão alta e resistência de desgaste reflexivas, excelentes
Cores do revestimento: Cor preta e ouro de Rosa, revestimento azul das cores
Estrutura do equipamento: estrutura de porta da parte dianteira e da parte traseira 2
Lugar da fábrica: Cidade de Shanghai, China
Lugar da fábrica: Cidade de Shanghai, China
Serviço mundial: Polônia - Europa; Irã Ásia & Médio Oriente ocidentais, Turquia, Índia, México Ámérica do Sul
Serviço mundial: Polônia - Europa; Irã Ásia & Médio Oriente ocidentais, Turquia, Índia, México Ámérica do Sul
Serviço mundial: Polônia - Europa; Irã Ásia & Médio Oriente ocidentais, Turquia, Índia, México Ámérica do Sul
Serviço de treinamento: Operação de máquina, manutenção, receitas de revestimento do processo, programa
Serviço de treinamento: Operação de máquina, manutenção, receitas de revestimento do processo, programa
Garantia: Garantia limitada 1 ano para livre, toda a vida para a máquina
Garantia: Garantia limitada 1 ano para livre, toda a vida para a máquina
OEM & ODM: disponíveis, nós apoiamos o projeto e a fabricação específicos
Realçar:

magnetron sputtering equipment

,

vacuum deposition equipment

Informação básica
Lugar de origem: Made in China
Marca: ROYAL
Certificação: CE
Número do modelo: RTAS1200
Condições de Pagamento e Envio
Detalhes da embalagem: Exporte o padrão, para ser embalado em uns novos casos/caixas, em apropriados para o oceano/ar e o t
Tempo de entrega: 8 a 12 semanas
Termos de pagamento: L/C, D/A, D/P, T/T
Habilidade da fonte: 10 conjuntos por mês
Descrição de produto



Equipamento MF/C.C. do revestimento de vácuo da correia de relógio que engasga cátodos





Equipamento do revestimento de vácuo da correia de relógio



Palavras-chaves: Os revestimentos duros de PVD, processo de PECVD, filme de DLC, diamante gostam do filme do carbono, engasgando o filme ótico, magnétron de Gencoa que engasga o cátodo, fonte de íon, PA PVD





Características de projeto de RTAC950-SP:

  • Flexibilidade: as fontes do arco e do salpico, flanges de montagem lineares dos dispositivos da fonte de íon são estandardizadas para a troca flexível
  • Versatilidade: disponível para a variedade do depósito de metais e ligas baixas, revestimentos óticos e revestimentos duros, revestimentos macios. Filmes compostos e filmes de lubrificação contínuos nas carcaças metálicas e não metálicas dos materiais
  • Projeto direto: estrutura de porta 2, parte dianteira e abertura traseira para a manutenção fácil.

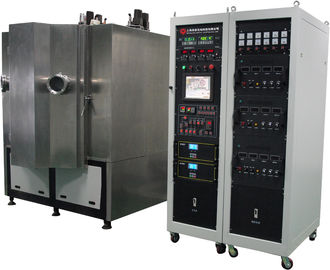

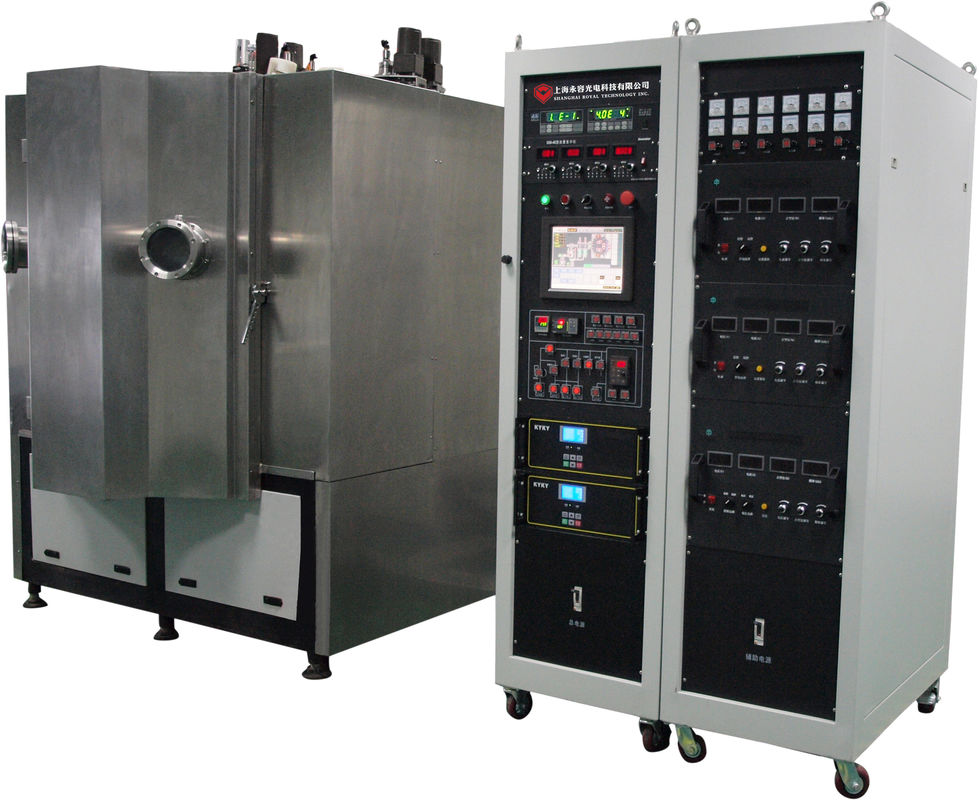

Magnétron que engasga o equipamento do depósito, máquina real do chapeamento do ouro 24K 0

Magnétron que engasga o equipamento do depósito, máquina real do chapeamento do ouro 24K 1





Especificações técnicas

  • Desempenho

1. Pressão final do vácuo: melhore do que Pa 8.0*10-4;

  • Baseie a pressão do vácuo: Pa 3.0*10-2

3. Tempo ocioso da máquina de bombeamento: do atm aos minutos de 1.0×10-3 Pa≤15 (a temperatura ambiente, seca, limpa e esvazia a câmara)

4. Fonte do depósito: Magnétron de Gencoa que engasga cátodos, cátodos dirigidos do arco, fonte de íon

5. Modelo de funcionamento: Automaticamente /Semi-Auto/ completo manualmente

6. Aquecimento: da temperatura ambiente até o máximo 500℃,

9. Fonte de íon para o processo de PECVD e de PA PVD.

  • Estrutura

A máquina de revestimento do vácuo contém o sistema da chave terminado alistado abaixo:



1. Câmara de vácuo
1,1 tamanho: Profundidade interna 950mm

Altura interna: 1350mm

1,2 material: Câmara de vácuo SUS304

Porta e flanges SUS304

A câmara reforça a estrutura: Aço SS41 suave, com tratamento de superfície de terminação pintado.

Aço suave do chassi SS41 da câmara com tratamento de superfície de terminação pintado.

1,3 protetor da câmara: SUS304

1,4 janela da vista: em portas da câmara -2

1,5 válvula de ventilação da câmara de vácuo (que inclui o silenciador)

1,6 porta: 2 grupos, partes dianteiras e partes traseiras, material SUS304



2. Sistema de bombeamento do vácuo do Roughing:
Bomba de vácuo giratória da aleta do óleo + guardando a bomba



3. Sistema de bombeamento do vácuo alto:

Bomba molecular do turbocompressor - 2 grupos



4. Sistema bonde de ScreenOperation do toque do sistema PLC+ do controle e da operação:

Fornecedores:

PLC: Mitsubishi, modelo: SÉRIE FX-IN60MR-001

Componentes eletrônicos: SCHNEIDER, OMRON.

Sistema de proteção da segurança: Interruptores de segurança numerosos para proteger operadores e equipamento (água, gás atual, temperatura etc.)

O revestimento processa o sistema: Automatização & controle de processo. Salvar automaticamente na memória por 3 meses. Dados de revestimento caracterizados das receitas: a corrente da operação do alvo/tensão, fluxo maciço, pressão do vácuo, temperatura, épocas de revestimento salvar para que uma análise aumente a qualidade dos revestimentos.

4,1 circuito do cano principal: interruptor do disjuntor do Nenhum-fusível, interruptor eletromagnético, tipo de C/T em série

4,2 fonte de alimentação: MF que engasga o poder do arco do poder + da C.C. + fonte de alimentação diagonal

4,3 sistema de controlo do depósito

4,4 sistema da operação: Tela táctil + PLC, controle da receita e registro de dados, auto parada programada, auto evacuação, auto revestimento

4,5 sistema de medição

Pressão do vácuo: Calibre de vácuo: Pirani + encerrando o calibre + calibre de vácuo da série completa -- Tipo de Europa

Dispositivo de medição da temperatura: Par termoelétrico
MFC: Controlador do fluxo maciço (4 maneiras),

4,6 sistema de alarme: Pressão de ar comprimido, volume de água refrigerando, Mis-operação

4,7 indicador da carga do poder: Indicador da tensão e indicador da corrente da carga



5. sistema do depósito

5,1 fonte do depósito: Engasgando fontes do arco de cathodes+ + fonte de íon

5,2 material do depósito: ITO, titânio, Chrome, alumínio, de aço inoxidável, TiAl etc.



6. Subsistema

6,1 sistema de controlo comprimido da válvula do ar

6,2 abastecimento de água refrigerando: Sistema da válvula da tubulação e do interruptor do volume de água



7. Ambiente de trabalho

Ar comprimido: 5~8kg/cm2

Água refrigerando: Água-Na temperatura: 20~25℃, 200 litros/minuto,
Água-Na pressão: 2~3 kg/cm2,



Poder: 3 fase 380V 50Hz (60Hz), 130kVA, consumo de potência média: 60KW

Área da instalação: (L*W*H) 4400*3200*2950mm

Exaustão: Respiradouro para as bombas mecânicas



Aplicações







Magnétron que engasga o equipamento do depósito, máquina real do chapeamento do ouro 24K 2

Magnétron que engasga o equipamento do depósito, máquina real do chapeamento do ouro 24K 3

Magnétron que engasga o equipamento do depósito, máquina real do chapeamento do ouro 24K 4

Magnétron que engasga o equipamento do depósito, máquina real do chapeamento do ouro 24K 5





Contacte-nos por favor para mais especificações, tecnologia real é honrado para fornecer-lhe soluções totais do revestimento.
