A máquina do chapeamento do filme fino dos prendedores e dos encaixes PVD/decoração Nano do filme fino PVD termina
Como o revestimento de PVD trabalha?
O metal contínuo é vaporizado ou ionizado em um ambiente do vácuo alto e depositado em materiais eletricamente condutores como filmes de um metal puro ou da liga do metal. Quando um gás reativo, tal como o nitrogênio, oxigênio ou um gás hidrocarboneto-baseado é introduzido ao vapor metálico, cria o nitreto, óxido, ou os revestimentos do carboneto como o vapor metálico fluem, reagem quimicamente com os gás. O revestimento de PVD deve ser feito em uma câmara especializada da reação de modo que o material vaporizado não reaja com nenhuns contaminadores que estam presente de outra maneira na sala.
Durante o processo de revestimento de PVD, os parâmetros de processo proximamente são monitorados e controlados de modo que a dureza resultante do filme, a adesão, a resistência química, a estrutura do filme, e outras propriedades sejam repetíveis para cada um corrido. O vário revestimento de PVD é usado para aumentar a resistência de desgaste, para reduzir a fricção, melhorar a aparência, e para conseguir outros realces do desempenho.
A fim depositar materiais da pureza alta tais como o titânio, o cromo, ou o zircônio, prata, ouro, alumínio, cobre, de aço inoxidável, o processo físico de revestimento de PVD utilizam um de diversos métodos diferentes do revestimento de PVD, incluindo:
Evaporação do arco
Evaporação térmica
Engasgar de DC/MF (o bombardeio dos íons)
Depósito do feixe de íon
Chapeamento do íon
Engasgar aumentado
Cada um destes métodos pertence na categoria overarching “de depósito de vapor físico”.
Propriedades do filme fino de PVD

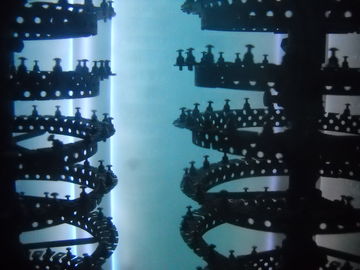

A máquina do chapeamento do filme fino dos prendedores PVD da precisão é aplicada com prendedores e os encaixes como os parafusos, parafusos, esmagamentos, encaixes, tampões usados nos cosméticos, produtos eletrônicos, máquinas mecânicas, indústrias automóveis estão usando extensamente a tecnologia de PVD para obter a variedade de cores de Panton, a escala do ouro, o preto, o azul, o cinza, a prata, o arco-íris, o bronze, o champage etc.
Fontes do depósito da máquina do chapeamento do filme fino dos prendedores PVD da precisão
Fontes circulares dirigidas do arco para a evaporação do alvo contínuo do metal;
2 pares de MF unblanced engasgando cátodos para o depósito da camada do filme fino da grafite;
Fonte de alimentação diagonal para que o bomboardment do íon forme a área do plasma para o pré-tratamento;
Unidade linear da fonte de íon do ânodo (para opcional) processamento de PACVD e de PECVD;
Cryopump (Polycold) para a condensação molecular da água (para opcional)
Estruturas da máquina do chapeamento do filme fino dos prendedores PVD da precisão
1. câmara de vácuo
2. sistema de bombeamento do vácuo de Rouhging (pacote da bomba do revestimento protetor)
3. sistema de bombeamento do vácuo alto (magneticamente bomba molecular da suspensão)
4. sistema bonde do controle e da operação
5. sistema da facilidade de Auxiliarry (subsistema)
6. sistema do depósito: MF que engasga o cátodo, fonte de alimentação do MF, fonte de íon diagonal da fonte de alimentação para opcional
Filme fino dos prendedores PVD da precisão que chapeia o desempenho de Machin
1. pressão final do vácuo: melhore do que os Torr 5.0×10-6.
2. pressão de funcionamento do vácuo: Torr 1.0×10-4.
3. tempo de Pumpingdown: de 1 atm a 1.0×10-4 Torr≤ 3 minutos (a temperatura ambiente, seca, limpa e esvazia a câmara)
4. metalizando o material (que engasga + evaporação do arco): Ni, Cu, AG, Au, si, Zr, Cr, lata, tique, TiAlN, CrN, centro de detecção e de controlo, etc.
5. modelo de funcionamento: Automaticamente /Semi-Auto/ completo manualmente

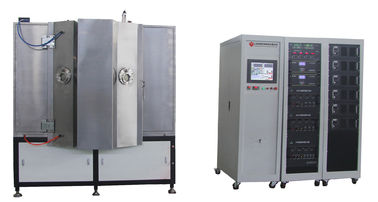

Filme fino dos prendedores PVD da precisão que chapeia especificações de Machin
MODELO | RTAC1250-SPMF | ||||||
TECNOLOGIA | Magnétron do MF que engasga + chapeamento do íon | ||||||
MATERIAL | De aço inoxidável (S304) | ||||||
TAMANHO DA CÂMARA | Φ1250 * H1250mm | ||||||
TIPO DA CÂMARA | Cilindro, vertical, 1 porta | ||||||
ENGASGANDO O SISTEMA | Exclusivamente projeto para o depósito preto fino do filme | ||||||
MATERIAL DO DEPÓSITO | Alumínio, prata, cobre, Chrome, de aço inoxidável, Níquel |
||||||
FONTE DO DEPÓSITO | 2 grupos engasgar cilíndrico que do MF visa + 8 dirigiram fontes catódicas do arco + fonte de íon para opcional | ||||||
GÁS | MFC 4 maneiras, AR, N2, O2, C2H2 | ||||||
CONTROLE | PLC (controlador programável da lógica) + | ||||||
SISTEMA DE BOMBA | SV300B - 1 grupo (Leybold) | ||||||
WAU1001 - 1 ajusta-se (Leybold) | |||||||
D60T- 1 grupo (Leybold) | |||||||
Bombas moleculars do turbocompressor: 2* F-400/3500 | |||||||
PRÉ-TRATAMENTO | Fonte de alimentação diagonal: Quilowatt 1*36 | ||||||
SISTEMA DE SEGURANÇA | Interruptores de segurança numerosos para proteger operadores | ||||||
REFRIGERAR | Água fria | ||||||
PODER BONDE | 480V/3 phases/60HZ (EUA complacentes) | ||||||
460V/3 phases/50HZ (Ásia complacente) | |||||||
380V/3 phases/50HZ (EU-CE complacente) | |||||||
PEGADA | L3000*W3000*H2000mm | ||||||
PESO TOTAL | 7,0 T | ||||||
PEGADA | (L*W*H) 5000*4000 *4000 MILÍMETRO | ||||||
TEMPO DE CICLO | 30~40 minutos (segundo o material da carcaça, geometria da carcaça e circunstâncias ambientais) |
||||||
MÁXIMO DO PODER. | 155 QUILOWATTS | ||||||
PODER MÉDIO CONSUMO (APROXIMADAMENTE) |
75 QUILOWATTS |
Os tamanhos personalizados da máquina estão igualmente disponíveis baseados em produtos exigidos especificados.
Contacte-nos por favor para mais especificações, tecnologia real é honrado para fornecer-lhe soluções totais do revestimento.
