Máquina de deposição de cobre de placas de circuitos eletrônicos / chips eletrônicos Sistema de pulverização por magnetron

Eletrónica Cooper Sistema de pulverização / Eletrónica Militar Chips Directamente Revestimento de cobre Equipamento de pulverização

Cooper Magnetron Sputtering Coating Plant emEletrónica militar

O processo de DPC- Direct Plating Copper é uma tecnologia avançada de revestimento aplicada às indústrias de LED / semicondutores / eletrônicos.

Deposição de película condutora de Cooper em substratos de vidro Al2O3, AlN, Si, por tecnologia de pulverização a vácuo PVD, em comparação com métodos de fabrico tradicionais: DBC LTCC HTCC, as características:

1- Custo de produção muito mais baixo.

2- Excelente gestão térmica e transferência de calor

3. alinhamento preciso e desenho do padrão,

4. Alta densidade de circuito

5Boa aderência e soldebilidade

A equipa de tecnologia da Royal ajudou o nosso cliente a desenvolver com êxito o processo DPC com tecnologia de pulverização PVD.
Devido ao seu desempenho avançado, os substratos DPC são amplamente utilizados em várias aplicações:

LED de alto brilho para aumentar a longa vida devido ao seu alto desempenho de radiação térmica, equipamentos de semicondutores, comunicação sem fio de microondas, eletrônicos militares,Substratos de sensores diversos, aeroespacial, transporte ferroviário, energia elétrica, etc.

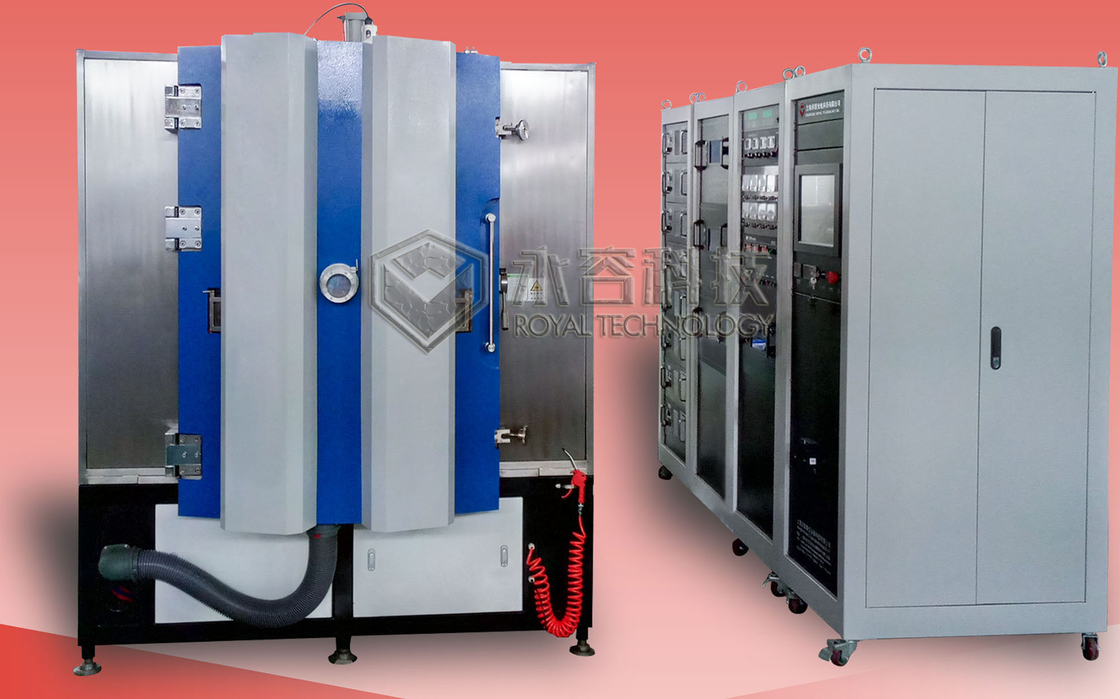

O equipamento RTAC1215-SP foi concebido exclusivamente para o processo DPC que obtém a camada de cobre em substratos.com revestimento iônico multi-arco e técnicas de pulverização por magnetrão para obter uma película ideal com alta densidade, alta resistência à abrasão, alta dureza e forte ligação em ambiente de alto vácuo.

Características principais da máquina de revestimento por pulverização de cobre

1Equipado com 8 cátodos de arco de direcção e cátodos de pulverização em corrente contínua, cátodos de pulverização MF, unidade de fonte de íons.

2- Disponível revestimento de múltiplas camadas e de co-deposição

3Fonte de íons para pré-tratamento de limpeza de plasma e deposição assistida por feixe de íons para melhorar a adesão do filme.

4- Unidade de aquecimento de substratos cerâmicos/Al2O3/AlN;

5Sistema de rotação e revolução do substrato, para revestimento de um lado e revestimento de dois lados.

Especificações da máquina de revestimento por pulverização de cobre

Desempenho

1Pressão de vácuo final: superior a 5,0 × 10^-6Torr.

2Pressão de vácuo de funcionamento: 1,0 × 10^-4Torr.

3. Tempo de bombeamento: de 1 atm para 1,0 × 10^-4Torr≤ 3 minutos (temperatura ambiente, câmara seca, limpa e vazia)

4Material metalizante (esputamento + evaporação por arco): Ni, Cu, Ag, Au, Ti, Zr, Cr, etc.

5Modelo de funcionamento: automático completo/semiautomático/manual

Estrutura

A máquina de revestimento a vácuo contém o sistema completado chave listado abaixo:

1Câmara de vácuo

2. Sistema de bombeamento de vácuo (pacote de bombeamento de apoio)

3Sistema de bombeamento a vácuo elevado (bomba molecular de suspensão magnética)

4Sistema elétrico de controlo e operação

5Sistema de instalações auxiliares (subsistema)

6Sistema de deposição

Amostragens de revestimento de cobre

Por favor, entre em contato conosco para mais especificações, a Royal Technology tem a honra de lhe fornecer soluções totais de revestimento.

Faça o download da brochura aqui:Máquina de Revestimento Direto de Cobre - DC e MF magnetro...
